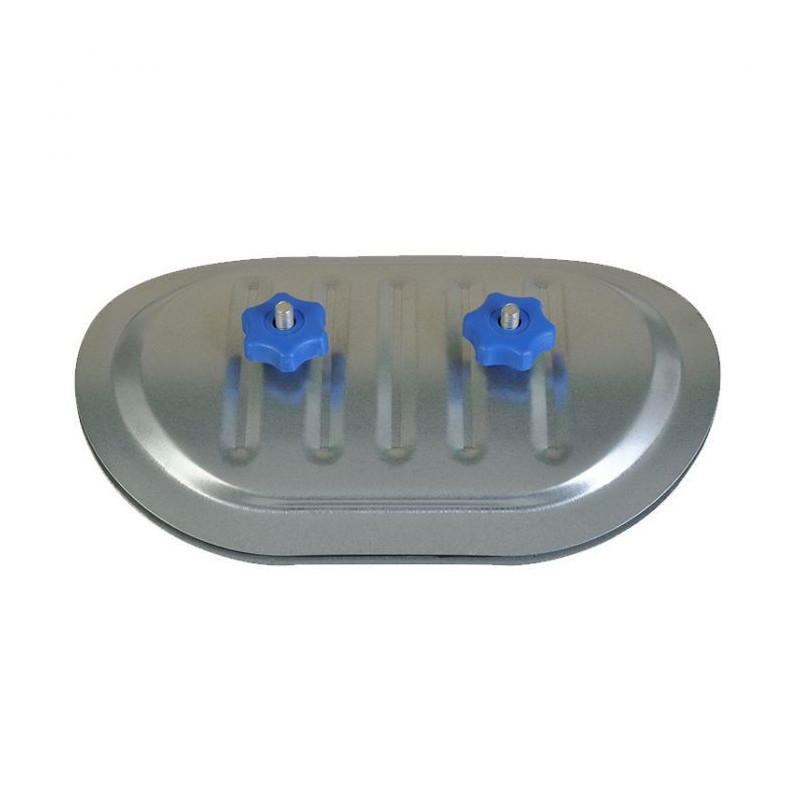

Trappe de visite pour conduit de ventilation circulaire – Acier galvanisé avec joint, Ø 160 à 355

Réf. trappedevisite

La trappe de visite circulaire est une porte d'accès en acier galvanisé avec joint d'étanchéité, qui se fixe sur un conduit de ventilation circulaire Ø160, 200, 250, 315 ou 355 mm pour inspecter et nettoyer l'intérieur du réseau sans le démonter.

  • Pour VMC simple et double flux, ventilation tertiaire et réseaux d'extraction
  • Acier galvanisé + joint périphérique intégré
  • Pose sur conduit neuf ou existant
  • Gaine rectangulaire : trappe plate sur demande

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Trappe de visite pour conduit de ventilation circulaire – Acier galvanisé avec joint, Ø 160 à 355

Réf. trappedevisite
En stock

La trappe de visite circulaire est une porte d'accès en acier galvanisé avec joint d'étanchéité, qui se fixe sur un conduit de ventilation circulaire Ø160, 200, 250, 315 ou 355 mm pour inspecter et nettoyer l'intérieur du réseau sans le démonter.

  • Pour VMC simple et double flux, ventilation tertiaire et réseaux d'extraction
  • Acier galvanisé + joint périphérique intégré
  • Pose sur conduit neuf ou existant
  • Gaine rectangulaire : trappe plate sur demande

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

90 Produits

Fiche technique

Composition
Joint : Joint d'étanchéité périphérique
Diamétre
Ø 160 à 355 mm
Produits
Trappe
Poids du colis
1 kg
Matériau
Acier galvanisé
Normes
CE
Fixation / montage
Sur conduit circulaire neuf ou existant, par découpe
Usage
VMC, ventilation tertiaire, extraction d'air (buées grasses : nous consulter)

Informations et documents

Trappe de visite pour conduit circulaire : l'essentiel

La trappe de visite se monte directement sur un conduit ou une gaine de ventilation circulaire pour créer un accès refermable à l'intérieur du réseau. Elle permet l'inspection, le nettoyage et le contrôle des réseaux de VMC, de ventilation tertiaire et d'extraction. Une fois refermée, son joint périphérique limite les fuites d'air.

  • Usage : accès d'inspection et de nettoyage des réseaux aérauliques circulaires
  • Matériau : tôle d'acier galvanisé, résistante à la corrosion
  • Étanchéité : joint périphérique intégré
  • Compatibilité : conduits spiralés en acier galvanisé et gaines rigides Ø160, 200, 250, 315 et 355 mm
  • Pose : par découpe du conduit, sans démonter le réseau

Pourquoi installer des trappes de visite sur un réseau de ventilation ?

Un conduit de ventilation s'encrasse progressivement : poussières, pollens, graisses et dépôts réduisent la section utile, augmentent les pertes de charge et font baisser les débits, au détriment de la qualité de l'air intérieur. Sans point d'accès, le nettoyage impose de démonter le réseau.

Les trappes de visite rendent possibles l'inspection (caméra, prélèvement) et le nettoyage mécanique (brosse rotative, aspiration) depuis l'extérieur du conduit. La norme NF EN 12097 traite de l'accessibilité des réseaux de conduits pour leur entretien, et les règles de l'art de la VMC (DTU 68.3) prévoient l'entretien des réseaux. Les trappes sont particulièrement utiles dans les bâtiments tertiaires, les ERP, la VMC collective et en cuisine professionnelle, où les conduits d'extraction doivent être nettoyés régulièrement.

Où placer les trappes de visite sur un conduit ?

  • À proximité des coudes 90°, coudes 45°, tés et changements de direction, où les dépôts s'accumulent
  • En amont et en aval des registres, clapets coupe-feu, batteries et filtres
  • Sur les longs tronçons droits, à intervalles réguliers selon la portée des outils de nettoyage
  • Près des caissons, ventilateurs et tourelles d'extraction
  • Toujours à un endroit accessible pour l'intervenant (faux plafond démontable, gaine technique)

Comment installer une trappe de visite sur un conduit circulaire ?

  1. Choisir l'emplacement et vérifier qu'il restera accessible pour l'entretien.
  2. Tracer la découpe sur le conduit en se servant de la trappe comme gabarit.
  3. Découper le conduit (grignoteuse ou cisaille) et ébavurer les bords.
  4. Positionner la trappe et la fixer sur le conduit.
  5. Vérifier l'appui du joint, refermer et, si besoin, compléter avec du mastic d'étanchéité aéraulique.

Quelle trappe choisir selon votre conduit ?

Choisissez la trappe du même diamètre que votre conduit. Les usages ci-dessous sont indicatifs : le diamètre dépend du dimensionnement de chaque réseau.

Diamètre du conduit Trappe à commander Usages fréquents
Ø160 mm Trappe Ø160 VMC collective, petits réseaux tertiaires
Ø200 mm Trappe Ø200 VMC double flux, bureaux
Ø250 mm Trappe Ø250 Réseaux tertiaires, extraction
Ø315 mm Trappe Ø315 Réseaux principaux, raccordement de caissons
Ø355 mm Trappe Ø355 Gros réseaux, CTA, extraction

Gaine rectangulaire : trappe plate sur demande, contactez-nous au 02 31 99 05 77.

Caractéristiques techniques

Désignation Trappe de visite pour conduit circulaire
Matériau Acier galvanisé
Joint Joint d'étanchéité périphérique
Diamètres compatibles Ø160, 200, 250, 315, 355 mm
Pose Sur conduit circulaire neuf ou existant, par découpe
Poids du colis 1 kg
Usage VMC, ventilation tertiaire, extraction d'air (buées grasses : nous consulter)

Voir aussi : conduits et accessoires pour réseau de ventilation · accessoires de pose et fixation.

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre 5 m/s 8 m/s 10 m/s (maxi pratique)
Ø 160 mm 362 579 724
Ø 200 mm 565 905 1 131
Ø 250 mm 884 1 414 1 767
Ø 315 mm 1 403 2 245 2 806
Ø 355 mm 1 782 2 850 3 563

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Trappe de visite pour conduit de ventilation

À quoi sert une trappe de visite sur un conduit de ventilation ?

Elle crée un accès refermable à l'intérieur du conduit. Le technicien peut ainsi inspecter le réseau (caméra, prélèvement) et le nettoyer (brosse, aspiration) sans démonter les gaines, ce qui réduit le temps et le coût de l'entretien.

Quel diamètre de trappe de visite choisir ?

Prenez le même diamètre que votre conduit : Ø160, 200, 250, 315 ou 355 mm. Le diamètre est généralement marqué sur le conduit ou sur les plans du réseau. Pour une gaine rectangulaire, il faut une trappe plate, disponible sur demande.

La trappe de visite est-elle étanche à l'air ?

Oui, elle est équipée d'un joint périphérique qui limite les fuites d'air une fois la trappe refermée. Pour une étanchéité optimale, la découpe doit être propre et ébavurée ; un mastic aéraulique peut compléter la pose.

Où installer une trappe de visite sur un réseau de VMC ?

Près des coudes, tés et changements de direction, en amont et en aval des registres, clapets et batteries, à intervalles réguliers sur les longs tronçons droits et près des caissons ou ventilateurs, toujours à un endroit accessible.

Peut-on poser une trappe de visite sur un conduit existant ?

Oui. Il suffit de découper une ouverture dans le conduit en place, d'ébavurer puis de fixer la trappe. Il n'est pas nécessaire de démonter le réseau, ce qui en fait une solution adaptée à la rénovation.

Cette trappe convient-elle à l'extraction de cuisine professionnelle ?

Les réseaux d'extraction de buées grasses ont des exigences spécifiques (température, risque incendie, étanchéité). Contactez-nous avant commande pour valider la compatibilité de la trappe avec votre installation.

Combien de trappes de visite prévoir sur un réseau ?

Cela dépend de la longueur et de la complexité du réseau : prévoyez au minimum une trappe à chaque singularité (coude, té, registre, clapet) et des trappes intermédiaires sur les longues lignes droites, en fonction de la portée des outils de nettoyage utilisés.

Proposez-vous des trappes de visite pour gaine rectangulaire ?

Oui, des trappes plates pour gaines rectangulaires sont disponibles sur demande. Contactez notre service technique au 02 31 99 05 77 avec les dimensions de votre gaine.

€
