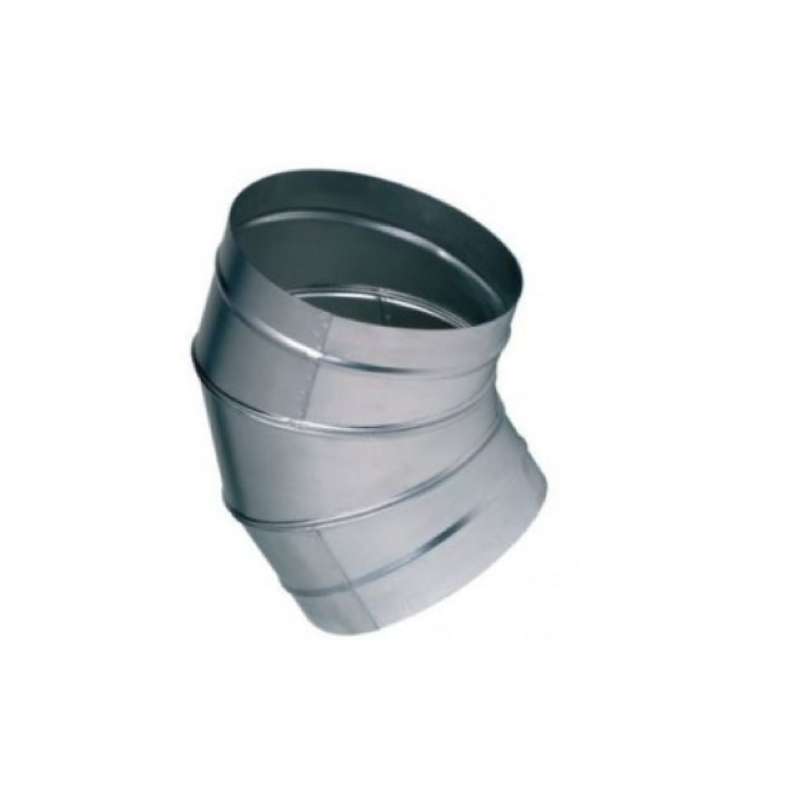

Coude 45° en acier galvanisé pour VMC et ventilation – Embouts mâles, Ø 125 à 500

Réf. coude45

Le coude 45° galvanisé change la direction d'un réseau de ventilation de 45° ; associé à un second coude 45°, il forme un dévoiement à faibles pertes de charge. Embouts mâles.

  • Acier galvanisé, embouts mâles
  • Diamètres : 125 à 500 mm
  • Délais : 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Coude 45° en acier galvanisé pour VMC et ventilation – Embouts mâles, Ø 125 à 500

Réf. coude45
En stock

Le coude 45° galvanisé change la direction d'un réseau de ventilation de 45° ; associé à un second coude 45°, il forme un dévoiement à faibles pertes de charge. Embouts mâles.

  • Acier galvanisé, embouts mâles
  • Diamètres : 125 à 500 mm
  • Délais : 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

84 Produits

Fiche technique

Composition
Embouts : Mâles
Diamétre
Ø 125 à 500 mm
Produits
Coude
Poids du colis
1 kg
Matériau
Acier galvanisé
Normes
CE
Garantie
1 an constructeur

Informations et documents

Coude 45° galvanisé : l'essentiel

Le coude 45° en acier galvanisé permet de changer la direction d'un réseau aéraulique (ventilation, VMC, extraction ou climatisation) de 45 degrés. Ses embouts mâles s'emboîtent directement dans les conduits spiralés et les gaines de même diamètre. Deux coudes 45° associés forment un dévoiement à faibles pertes de charge.

  • Angle : 45°
  • Matériau : acier galvanisé
  • Embouts : mâles
  • Diamètres : 125, 160, 200, 250, 315, 355, 400 et 500 mm
  • Délais : 1 à 3 jours ouvrés
  • Garantie : 1 an

Applications

  • Dévoiement d'un réseau pour contourner une poutre ou une gaine
  • Changement de direction progressif à faible perte de charge
  • Raccordement de piquages en biais
  • Réseaux de VMC, ventilation tertiaire, extraction et climatisation

Caractéristiques techniques

DésignationCoude 45° en acier galvanisé
Référencecoude45
Angle45°
MatériauAcier galvanisé
EmboutsMâles
DiamètresØ 125 à 500 mm
Garantie1 an

Comment poser le coude ?

  1. Déposer un cordon de mastic aéraulique sur les embouts mâles.
  2. Emboîter le coude dans les conduits ou gaines (les embouts mâles entrent dans le conduit).
  3. Fixer avec 3 à 4 vis auto-perceuses par embout.
  4. Recouvrir chaque jonction de scotch alu pour une finition étanche.
  5. Supporter le réseau à proximité avec un collier de supportage.

Coude 45° ou coude 90° ?

Le coude 45° génère environ deux fois moins de pertes de charge qu'un coude 90°. Pour un changement de direction à 90°, deux coudes 45° séparés d'un court tronçon offrent un écoulement plus fluide et moins de bruit.

Raccords compatibles

Accessoires complémentaires

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre5 m/s8 m/s10 m/s (maxi pratique)
Ø 125 mm221353442
Ø 160 mm362579724
Ø 200 mm5659051 131
Ø 250 mm8841 4141 767
Ø 315 mm1 4032 2452 806
Ø 355 mm1 7822 8503 563
Ø 400 mm2 2623 6194 524
Ø 500 mm3 5345 6557 069

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Coude 45° galvanisé

À quoi sert un coude 45° en ventilation ?

Il modifie de 45° la direction d'un réseau de VMC, de ventilation, d'extraction ou de climatisation : contournement d'une poutre, dévoiement, raccordement en biais.

Coude 45° ou coude 90° ?

Le coude 45° génère environ deux fois moins de pertes de charge qu'un coude 90°. Pour tourner à 90°, deux coudes 45° séparés d'un court tronçon donnent un écoulement plus fluide et moins de bruit.

Les embouts sont-ils mâles ou femelles ?

Les embouts sont mâles : ils entrent directement dans le conduit spiralé ou la gaine de même diamètre.

Comment relier deux coudes entre eux ?

Deux accessoires mâles se relient avec un manchon femelle du même diamètre.

Comment poser l'accessoire de façon étanche ?

Déposez un cordon de mastic aéraulique sur les embouts, emboîtez-les dans les conduits, fixez par 3 à 4 vis autoperceuses par embout et recouvrez chaque jonction de scotch alu. Supportez le réseau à proximité avec un collier de supportage.

Quels diamètres sont disponibles ?

Ø 125, 160, 200, 250, 315, 355, 400 et 500 mm. Garantie 1 an ; accessoire ni repris ni échangé.

€
