Ventilateur centrifuge seul Chaysol / VIM DA 7/7 NT – Arbre 20 mm (réf. 374481)

Réf. DA7/7-NT

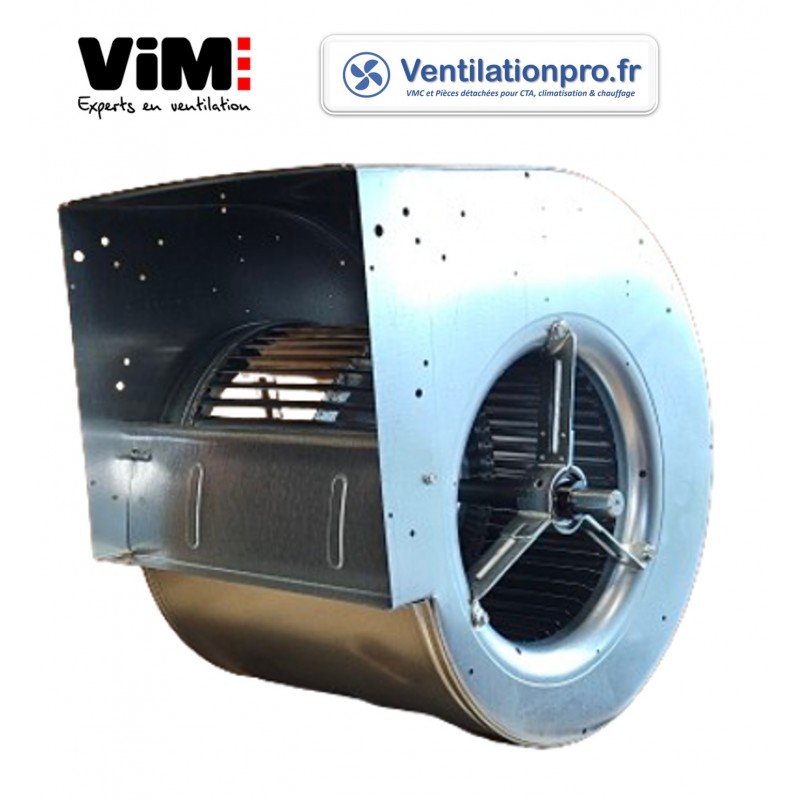

Le Chaysol / VIM DA 7/7 NT (réf. fabricant 374481) est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 20 mm, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Référence : VIM 374481
  • Turbine : double ouïe à action, taille 7/7
  • Arbre : Ø 20 mm
  • Cotes : A 307 × B 321 × C 232 mm (plan Chaysol)
  • Caissons compatibles : CVHT-7/7 et CVHN-7/7
  • Tailles comparables : Nicotra AT 7/7, Tecnifan TDA 7/7 (cotes à vérifier)
  • Livré : sans moteur

En stock, expédié sous 24/48 h.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Ventilateur centrifuge seul Chaysol / VIM DA 7/7 NT – Arbre 20 mm (réf. 374481)

Réf. DA7/7-NT
Derniers articles en stock

Le Chaysol / VIM DA 7/7 NT (réf. fabricant 374481) est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 20 mm, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Référence : VIM 374481
  • Turbine : double ouïe à action, taille 7/7
  • Arbre : Ø 20 mm
  • Cotes : A 307 × B 321 × C 232 mm (plan Chaysol)
  • Caissons compatibles : CVHT-7/7 et CVHN-7/7
  • Tailles comparables : Nicotra AT 7/7, Tecnifan TDA 7/7 (cotes à vérifier)
  • Livré : sans moteur

En stock, expédié sous 24/48 h.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Fiche technique complète

1 Article

Fiche technique

Dimensions
A 307 × B 321 × C 232 mm (plan Chaysol)
Diamètre d'arbre
20 mm
Référence fabricant
374481
Fabricant
Chaysol / VIM (groupe S&P)
Dimension turbine
Taille 7/7
Modèle
DA 7/7 NT
Normes
CE
Garantie
1 an
Compatibilité
Caissons CVHT-7/7 et CVHN-7/7

Références spécifiques

MPN
374481

Informations et documents

Ventilateur centrifuge Chaysol / VIM DA 7/7 NT : l'essentiel

Le Chaysol / VIM DA 7/7 NT (réf. fabricant 374481) est un ventilateur centrifuge seul, à double ouïe et basse pression, livré sans moteur. Son arbre de 20 mm permet un entraînement par poulie et courroie. Il sert de ventilateur de rechange dans les caissons de ventilation, centrales de traitement d'air et groupes de climatisation, ou à la construction d'un caisson sur mesure. Taille de turbine comparable aux modèles Nicotra AT 7/7 et Tecnifan TDA 7/7, cotes à vérifier avant remplacement.

  • Marque / modèle : Chaysol DA 7/7 NT, également commercialisé par VIM
  • Référence fabricant : VIM 374481
  • Type : double ouïe, basse pression, turbine à action
  • Arbre : Ø 20 mm
  • Fourni : sans moteur, sans bride ni pieds support
  • Entraînement : par poulie et courroie (moteur non fourni)
  • Délai : expédié sous 24/48 h si en stock

Applications

  • Remplacement du ventilateur d'un caisson d'extraction ou de soufflage à transmission
  • Centrales de traitement d'air, VMC tertiaire, climatisation
  • Évacuation d'air, recirculation, soufflage

Caractéristiques techniques

Désignation Ventilateur centrifuge seul double ouïe
Marque Chaysol / VIM
Modèle DA 7/7 NT
Référence fabricant 374481
Pression Basse pression
Diamètre d'arbre 20 mm
Références Réf. fabricant VIM : 374481 – réf. boutique : DA7/7-NT
Turbine À action, taille 7/7
Cotes plan (mm) A 307 – B 321 – C 232 – D 210 – E 180 – F 145 – G 146 – H 227 – I 259 – J 18
Caissons compatibles CVHT-7/7 et CVHN-7/7
Fourniture Ventilateur seul, sans moteur, sans bride ni pieds support
Tailles comparables Nicotra AT 7/7, Tecnifan TDA 7/7 (cotes à vérifier)
Norme CE

Cotes relevées sur le plan Chaysol de la fiche (voir le schéma pour la correspondance des lettres), susceptibles d'évoluer.

Comment choisir un ventilateur seul DA ?

La désignation « 7/7 » correspond à la taille de la turbine. Pour remplacer un ventilateur existant, relevez la désignation sur la volute, le diamètre et le type d'arbre (clavette ou méplat), l'encombrement, la bride de refoulement et le sens de rotation.

Montage

Le ventilateur se fixe dans le caisson par sa volute, puis s'entraîne par une poulie montée sur l'arbre et une courroie reliée au moteur. Le montage et le raccordement électrique du moteur doivent être réalisés par un professionnel qualifié, hors tension, en vérifiant l'alignement des poulies, la tension de la courroie et le sens de rotation.

FAQ – Ventilateur Chaysol / VIM DA 7/7 NT

Le Chaysol / VIM DA 7/7 NT est-il fourni avec un moteur ?

Non. C'est un ventilateur seul, à entraîner par poulie et courroie avec un moteur choisi séparément.

Quel est le diamètre d'arbre du Chaysol / VIM DA 7/7 NT ?

L'arbre fait 20 mm.

Que signifie la désignation DA 7/7 NT ?

DA est la gamme de ventilateurs centrifuges double ouïe Chaysol (groupe S&P, commercialisée aussi sous la marque VIM) et 7/7 la taille de la turbine. L'arbre fait 20 mm.

Dans quels caissons monter le DA 7/7 NT ?

La fiche le donne compatible avec les caissons CVHT-7/7 et CVHN-7/7. Pour un autre caisson, comparez les cotes du plan avec le ventilateur en place.

Le DA 7/7 NT est-il livré avec bride et pieds ?

Non, il est vendu seul, sans bride ni pieds support. Ces accessoires sont proposés séparément.

Quel type de turbine équipe le DA 7/7 NT ?

Une turbine double ouïe à action.

Le Chaysol / VIM DA 7/7 NT remplace-t-il un Nicotra AT 7/7 ou un Tecnifan TDA 7/7 ?

Ces modèles ont une taille de turbine comparable. Avant remplacement, comparez l'encombrement, la bride de refoulement, la fixation de la volute ainsi que le diamètre et le type d'arbre.

€
