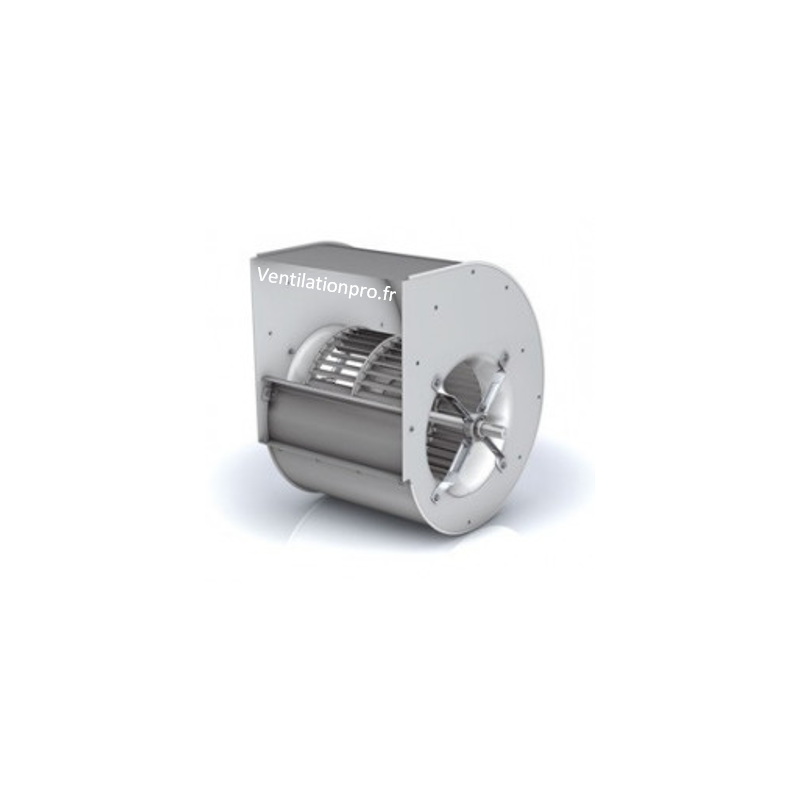

Ventilateur centrifuge seul Nicotra AT 18/18 S25 – Arbre 25 mm à clavette

Réf. AT1818

Le Nicotra AT 18/18 S25 est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 25 mm avec clavette, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Arbre : Ø 25 mm avec clavette
  • Bride de refoulement : 557 × 471 mm (intérieur)
  • Encombrement : env. 694 × 764 × 687 mm
  • Poids : 32,5 kg
  • Compatible : Atlantic Airvent T 8001 / T 8003 / PC 8002, CVHT-18/18
  • Tailles comparables : Tecnifan TDA 18/18, Chaysol DA 18/18 (cotes à vérifier)
  • Livré : sans moteur

Expédié sous 24/48 h si en stock, sinon environ 4 à 5 semaines.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Ventilateur centrifuge seul Nicotra AT 18/18 S25 – Arbre 25 mm à clavette

Réf. AT1818
En stock

Le Nicotra AT 18/18 S25 est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 25 mm avec clavette, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Arbre : Ø 25 mm avec clavette
  • Bride de refoulement : 557 × 471 mm (intérieur)
  • Encombrement : env. 694 × 764 × 687 mm
  • Poids : 32,5 kg
  • Compatible : Atlantic Airvent T 8001 / T 8003 / PC 8002, CVHT-18/18
  • Tailles comparables : Tecnifan TDA 18/18, Chaysol DA 18/18 (cotes à vérifier)
  • Livré : sans moteur

Expédié sous 24/48 h si en stock, sinon environ 4 à 5 semaines.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Fiche technique complète

3 Produits

Fiche technique

Dimensions
env. 694 × 764 × 687 mm (L × H × P)
Diamètre d'arbre
25 mm avec clavette
Fabricant
Nicotra
Matériau
Tôle d'acier galvanisé
Dimension turbine
Taille 18/18
Dimensions ouverture (refoulement)
557 × 471 mm (intérieur)
Modèle
AT 18/18 S25
Normes
CE
Poids
32,5 kg
Garantie
1 an
Compatibilité
Airvent T 8001 (911824), T 8003, PC 8002, PA 8002, CVP 18, CVHT-18/18, Atlantic 914274

Informations et documents

Schéma & dimensions

Plan et dimensions du ventilateur centrifuge Nicotra AT 18/18 S25

Ventilateur centrifuge Nicotra AT 18/18 S25 : l'essentiel

Le Nicotra AT 18/18 S25 est un ventilateur centrifuge seul, à double ouïe et basse pression, livré sans moteur. Son arbre de 25 mm avec clavette permet un entraînement par poulie et courroie. Il sert de ventilateur de rechange dans les caissons de ventilation, centrales de traitement d'air et groupes de climatisation, ou à la construction d'un caisson sur mesure. Taille de turbine comparable aux modèles Chaysol DA 18/18 NT, cotes à vérifier avant remplacement.

  • Marque / modèle : Nicotra AT 18/18 S25
  • Type : double ouïe, basse pression, aubes incurvées vers l'avant
  • Arbre : Ø 25 mm avec clavette
  • Construction : tôle d'acier galvanisé
  • Bride de refoulement : 557 × 471 mm (intérieur)
  • Encombrement : env. 694 × 764 × 687 mm
  • Poids : 32,5 kg
  • Entraînement : par poulie et courroie (moteur non fourni)
  • Délai : expédié sous 24/48 h si en stock, sinon environ 4 à 5 semaines

Applications

  • Remplacement du ventilateur d'un caisson d'extraction ou de soufflage à transmission
  • Centrales de traitement d'air, VMC tertiaire, climatisation
  • Évacuation d'air, recirculation, soufflage

Caractéristiques techniques

Désignation Ventilateur centrifuge seul double ouïe
Marque Nicotra
Modèle AT 18/18 S25
Pression Basse pression
Diamètre d'arbre 25 mm avec clavette
Construction Tôle d'acier galvanisé
Bride de refoulement 557 × 471 mm (intérieur) – 613 × 527 mm (extérieur)
Encombrement env. 694 × 764 × 687 mm (L × H × P, arbre compris)
Caissons compatibles (selon fiche) Atlantic Airvent T 8001 (réf. 911824), T 8003, PC 8002, PA 8002 ; CVP 18 ; CVHT-18/18
Références correspondantes (selon fiche) Pièce détachée Atlantic 914274
Poids 32,5 kg
Tailles comparables Chaysol DA 18/18 NT (cotes à vérifier)
Norme CE

Cotes et poids relevés sur le plan Nicotra de la fiche, susceptibles d'évoluer.

Comment choisir un ventilateur seul AT ?

La désignation « 18/18 » correspond à la taille de la turbine et « S25 » au diamètre d'arbre de 25 mm. Pour remplacer un ventilateur existant, relevez la désignation sur la volute, le diamètre et le type d'arbre (clavette ou méplat), l'encombrement, la bride de refoulement et le sens de rotation.

Montage

Le ventilateur se fixe dans le caisson par sa volute, puis s'entraîne par une poulie montée sur l'arbre et une courroie reliée au moteur. Le montage et le raccordement électrique du moteur doivent être réalisés par un professionnel qualifié, hors tension, en vérifiant l'alignement des poulies, la tension de la courroie et le sens de rotation.

FAQ – Ventilateur Nicotra AT 18/18 S25

Le Nicotra AT 18/18 S25 est-il fourni avec un moteur ?

Non. C'est un ventilateur seul, à entraîner par poulie et courroie avec un moteur choisi séparément.

Quel est le diamètre d'arbre du Nicotra AT 18/18 S25 ?

L'arbre fait 25 mm avec clavette.

Que signifie la désignation AT 18/18 S25 ?

AT est la gamme Nicotra de ventilateurs centrifuges double ouïe, 18/18 la taille de la turbine et S25 l'arbre de 25 mm.

Dans quels caissons monter l'AT 18/18 S25 ?

La fiche le donne compatible avec les caissons Atlantic Airvent T 8001 (réf. 911824), T 8003, PC 8002 et PA 8002, les CVP 18 et les caissons CVHT-18/18. Il correspond aussi à la pièce détachée Atlantic 914274.

Quelles sont les dimensions de la bride de refoulement ?

D'après le plan Nicotra : 557 × 471 mm à l'intérieur et 613 × 527 mm à l'extérieur.

Combien pèse le ventilateur ?

32,5 kg selon le plan du fabricant.

Le Nicotra AT 18/18 S25 remplace-t-il un Chaysol DA 18/18 NT ?

Ces modèles ont une taille de turbine comparable. Avant remplacement, comparez l'encombrement, la bride de refoulement, la fixation de la volute ainsi que le diamètre et le type d'arbre.

€
