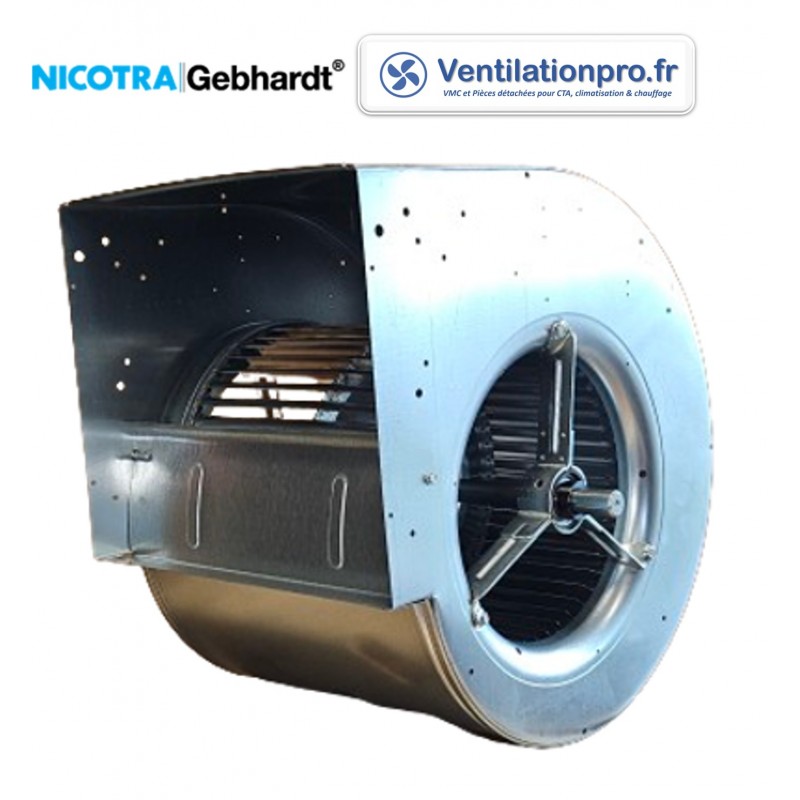

Ventilateur centrifuge seul Nicotra AT 15/15 S25 – Arbre 25 mm à clavette (réf. 600338)

Réf. AT1515

Le Nicotra AT 15/15 S25 (réf. fabricant 600338) est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 25 mm avec clavette, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Arbre : Ø 25 mm, clavette fournie
  • Poids : 20,6 kg
  • Pièce Atlantic : réf. 914203
  • Tailles comparables : Tecnifan TDA 15/15, Chaysol DA 15/15 (cotes à vérifier)
  • Livré : sans moteur

Délai : environ 3 semaines.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Ventilateur centrifuge seul Nicotra AT 15/15 S25 – Arbre 25 mm à clavette (réf. 600338)

Réf. AT1515
3 semaines - Délai de réappro : variable

Le Nicotra AT 15/15 S25 (réf. fabricant 600338) est un ventilateur centrifuge seul, double ouïe et basse pression, avec arbre de 25 mm avec clavette, pour l'entraînement par poulie et courroie dans un caisson de ventilation ou une centrale d'air.

  • Arbre : Ø 25 mm, clavette fournie
  • Poids : 20,6 kg
  • Pièce Atlantic : réf. 914203
  • Tailles comparables : Tecnifan TDA 15/15, Chaysol DA 15/15 (cotes à vérifier)
  • Livré : sans moteur

Délai : environ 3 semaines.

Garantie 1 an. Photo non contractuelle. Les ventilateurs ne sont ni repris ni échangés.

Fiche technique complète

Fiche technique

Diamètre d'arbre
25 mm avec clavette
Référence fabricant
600338
Fabricant
Nicotra
Dimension turbine
Taille 15/15
Modèle
AT 15/15 S25
Normes
CE
Poids
20,6 kg
Garantie
1 an
Compatibilité
Pièce Atlantic AT15/15 réf. 914203

Références spécifiques

MPN
600338

Informations et documents

Ventilateur centrifuge Nicotra AT 15/15 S25 : l'essentiel

Le Nicotra AT 15/15 S25 (réf. fabricant 600338) est un ventilateur centrifuge seul, à double ouïe et basse pression, livré sans moteur. Son arbre de 25 mm avec clavette permet un entraînement par poulie et courroie. Il sert de ventilateur de rechange dans les caissons de ventilation, centrales de traitement d'air et groupes de climatisation, ou à la construction d'un caisson sur mesure. Taille de turbine comparable aux modèles Chaysol DA 15/15 NT, cotes à vérifier avant remplacement.

  • Marque / modèle : Nicotra AT 15/15 S25
  • Référence fabricant : 600338
  • Type : double ouïe, basse pression
  • Arbre : Ø 25 mm, clavette fournie
  • Poids : 20,6 kg
  • Usages cités : ventilation, climatisation, cabine de peinture
  • Entraînement : par poulie et courroie (moteur non fourni)
  • Délai : environ 5 semaines (sur commande)

Applications

  • Remplacement du ventilateur d'un caisson d'extraction ou de soufflage à transmission
  • Centrales de traitement d'air, VMC tertiaire, climatisation
  • Évacuation d'air, recirculation, soufflage

Caractéristiques techniques

Désignation Ventilateur centrifuge seul double ouïe
Marque Nicotra
Modèle AT 15/15 S25
Référence fabricant 600338
Pression Basse pression
Diamètre d'arbre 25 mm avec clavette
Références correspondantes (selon fiche) Pièce détachée Atlantic AT15/15, réf. 914203
Tailles comparables (selon fiche) Tecnifan TDA 15/15 S25, Chaysol DA 15/15 NT
Poids 20,6 kg
Tailles comparables Chaysol DA 15/15 NT (cotes à vérifier)
Norme CE

Comment choisir un ventilateur seul AT ?

La désignation « 15/15 » correspond à la taille de la turbine et « S25 » au diamètre d'arbre de 25 mm. Pour remplacer un ventilateur existant, relevez la désignation sur la volute, le diamètre et le type d'arbre (clavette ou méplat), l'encombrement, la bride de refoulement et le sens de rotation.

Montage

Le ventilateur se fixe dans le caisson par sa volute, puis s'entraîne par une poulie montée sur l'arbre et une courroie reliée au moteur. Le montage et le raccordement électrique du moteur doivent être réalisés par un professionnel qualifié, hors tension, en vérifiant l'alignement des poulies, la tension de la courroie et le sens de rotation.

FAQ – Ventilateur Nicotra AT 15/15 S25

Le Nicotra AT 15/15 S25 est-il fourni avec un moteur ?

Non. C'est un ventilateur seul, à entraîner par poulie et courroie avec un moteur choisi séparément.

Quel est le diamètre d'arbre du Nicotra AT 15/15 S25 ?

L'arbre fait 25 mm avec clavette.

Que signifie la désignation AT 15/15 S25 ?

AT est la gamme Nicotra de ventilateurs centrifuges double ouïe, 15/15 la taille de la turbine et S25 l'arbre de 25 mm.

L'AT 15/15 S25 correspond-il à une pièce Atlantic ?

Oui, la fiche le donne comme pièce détachée Atlantic AT15/15, référence 914203.

La clavette est-elle fournie ?

Oui, l'arbre de 25 mm est livré avec sa clavette.

Combien pèse le ventilateur ?

20,6 kg selon la fiche.

Le Nicotra AT 15/15 S25 remplace-t-il un Chaysol DA 15/15 NT ?

Ces modèles ont une taille de turbine comparable. Avant remplacement, comparez l'encombrement, la bride de refoulement, la fixation de la volute ainsi que le diamètre et le type d'arbre.

€
