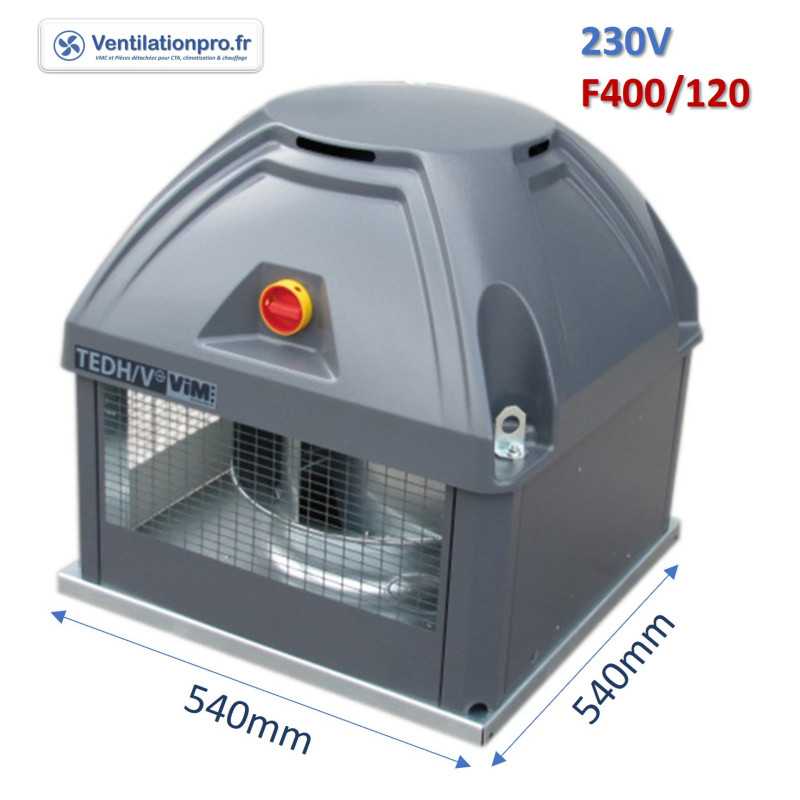

Tourelle d'extraction 5500m3/h TEDH taille 400 -230v F400 6P - Marque S&P VIM- Désenfumage & Cuisine Pro réf 690041
Référence: TEDH400
925,00 €
HT
Tourelle de ventilation /extraction compacte à rejet horizontal TEDV 400 débit max 5500m3/h -230v - 550W - 3.9A pour hotte de cuisine pro /Snack / restaurant marque VIM R2F 690041
550w-2.5A- 4P-1 vitesse variable -230v
Moteur AC 4 pôles mono
1500 tours/minute
Roue à action
Dimension cadre : 540*540 Htr 609mm. Grillage de protection et anti-volatiles. Interrupteur de proximité monté câblé. Rejet vertical
Homologuée désenfumage F400/120 (400°-2h)
Poids: 32 kg.
Variation de vitesse par variateur de fréquence mono-mono uniquement (voir en bas de page).
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, Saftair .
Délais: 1 à 2 jours
Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. Attention IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie.
Ce matériel est adapté aux conditions d'utilisation en France métropolitaine uniquement. Tout usage hors France métropolitaine est sous la responsabilité de l'utilisateur. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an à date de facture selon nos conditions générales de vente. Photos non contractuelles.
Attention: les tourelles ne sont ni reprises ni échangées.
Paiement sécurisé
Transactions protégées par SSL, cartes bancaires et virements acceptés
Livraison rapide
Expédition express sous 24-48h, suivi de commande en temps réel
Conseil technique gratuit
Nos experts vous accompagnent au 02 31 99 05 77 pour choisir votre équipement
Tourelle d'extraction et de désenfumage F400/120 TEDV 400 - VIM (Monophasée 230V)
Référence : TEDV 400 Mono
Marque : VIM (S&P / Soler & Palau Group)
Débit maximal : 5 500 m³/h | Alimentation : 230V Monophasé | Puissance : 550W | Intensité : 3,9A
Rejet : Horizontal (modulable en rejet vertical avec kit)
La tourelle d'extraction compacte TEDV 400 VIM est une solution performante, robuste et silencieuse conçue pour l'évacuation des fumées, graisses et odeurs de cuisson en cuisine professionnelle (ERP > 20 kW), ainsi que pour le désenfumage incendie agréé F400/120. Convient parfaitement aux installations neuves comme à la rénovation.
.
Caractéristiques techniques principales
| Caractéristique | Valeur / Description |
| Modèle | VIM TEDV 400 (gamme TEDV / TEDH) |
| Débit d'air max. | 5 500 m³/h |
| Tension d'alimentation | 230V Monophasé (50 Hz) |
| Puissance nominale | 550 W |
| Intensité absorbée max. | 3,9 A |
| Homologation Sécurité Incendie | F400/120 (400 °C / 2 heures) selon NF EN 12101-3 |
| Protection extérieure | Capot en ABS résistant aux UV + Grillage anti-nuisible |
| Conformité environnementale | Directives européennes ErP |
| Variabilité de vitesse | Compatible avec variateur de vitesse / variateur de fréquence adapté |
.
Pourquoi choisir la tourelle d'extraction VIM TEDV 400 ?
-
Double fonction Extraction & Désenfumage : Assure la ventilation quotidienne des graisses/vapeurs de cuisson et bascule en système de sécurité incendie agréé F400/120.
-
Format compact & pose modulable : Conçue pour un montage direct en toiture, terrasse ou costière. Son rejet horizontal de série peut être transformé en rejet vertical via un kit dédié pour s'adapter à vos contraintes architecturales.
-
Fiabilité & Robustesse : Le capot en ABS haute résistance et le grillage anti-nuisibles protègent l'appareil contre les intempéries et l'intrusion d'oiseaux ou de débris.
-
Conformité aux normes ERP / IGH : Répond aux exigences strictes de sécurité incendie applicables aux Établissements Recevant du Public.
.
Applications & Domaines d'utilisation
1. Grandes Cuisines Professionnelles & Restauration
La tourelle TEDV 400 est idéale pour les cuisines professionnelles dont la puissance totale des appareils de cuisson est supérieure à 20 kW ou comportant une cuisine ouverte :
-
Restaurants, brasseries, snacks, fast-foods, kebabs, pizzerias.
-
Laboratoires traiteurs, boucheries, boulangeries.
-
Cuisines collectives, cantines scolaires, EHPAD, hôpitaux et cliniques.
2. Locaux Tertiaires & Établissements Recevant du Public (ERP)
-
Hôtels, bureaux, centres commerciaux, supermarchés, grandes surfaces.
-
Musées, salles de spectacle, établissements de santé.
-
Immeubles de Grande Hauteur (IGH) et habitat collectif.
3. Applications Industrielles & Ventilation de Locaux
-
Extraction d'air chaud, de vapeurs et de fumées en ateliers et usines agro-alimentaires.
-
Aération générale des locaux professionnels et désenfumage des parkings extérieurs ou couverts.
.
Compatibilité & Équivalences de remplacement
Cette tourelle VIM TEDV 400 peut remplacer plusieurs modèles équivalents du marché (pensez à vérifier le débit requis et les dimensions de l'embase/costière avant installation) :
-
Aldes : Gamme Velone
-
Alvene : Gamme EMMOS
-
Atlantic : Gamme Stelair
-
Cairox : Gamme RFV
-
France Air : Gamme SIMOUN
-
Saftair / S&P : Tourelles équivalentes taille 400
.
Conseils de pose et d'installation ventil.fr
-
Sécurité électrique : Installez impérativement un interrupteur de proximité cadenassable (généralement fourni) à proximité immédiate de la tourelle et prévoyez les protections thermiques adaptées au tableau électrique.
-
Vérification d'intensité : Contrôlez systématiquement l'intensité maximale absorbée (3,9 A) lors de la mise en service.
-
Norme Désenfumage (CR1) : Pour toute installation de désenfumage réglementaire, l'alimentation électrique doit impérativement être réalisée en câble résistant au feu type CR1.
-
Variateur de vitesse : La vitesse de rotation peut être ajustée au moyen d'un variateur adapté pour optimiser le niveau sonore et la consommation d'énergie selon l'activité en cuisine.
-
Accessoires : Pensez à ajouter les accessoires de montage en bas de page (souches terrasses, costières, kits de rejet vertical, manchettes souples).
.
Foire Aux Questions (FAQ) - Tourelle VIM TEDV 400
1. La tourelle VIM TEDV 400 est-elle conforme pour une cuisine professionnelle de plus de 20 kW ?
Oui, parfaitement. La réglementation impose une extraction agréée F400/120 (tenue à 400 °C pendant 2 heures) pour les grandes cuisines professionnelles dont la puissance totale des appareils de cuisson dépasse 20 kW ou comportant un espace cuisine ouvert. La tourelle TEDV 400 répond scrupuleusement à la norme NF EN 12101-3 et garantit la conformité de votre établissement (ERP).
2. Peut-on transformer le rejet horizontal en rejet vertical ?
Oui. La tourelle TEDV 400 est livrée de série avec un rejet horizontal. Si les règles d'urbanisme ou la proximité de voisins imposent de rejeter l'air vers le haut, il suffit d'ajouter le kit de rejet vertical (disponible en accessoire). La modification est simple et ne dégrade pas les performances aérauliques.
3. Quel type de câble électrique faut-il prévoir pour l'installation ?
-
En utilisation désenfumage / sécurité incendie : Vous devez obligatoirement utiliser du câble résistant au feu certifié CR1.
-
En utilisation extraction seule : Un câble standard adapté à une alimentation monophasée 230V suffit, en veillant à installer un interrupteur de proximité cadenassable à côté de l'appareil.
4. Est-il possible de faire varier la vitesse d'extraction de la tourelle ?
Oui, absolument. Vous pouvez raccorder la tourelle VIM TEDV 400 à un variateur de tension 6a ou un variateur de fréquence monophasé (3,9 A mini). Cela permet de réduire la vitesse et le niveau sonore pendant les périodes de faible activité en cuisine et de baisser la consommation d'énergie.
1 Article
Fiche technique
- Référence fabricant
- TEDH 400
- Débit
- plus de 3900m3/h
