DDM 9/9 E6G3306 1F 6P 3V 230 V Nicotra Gebhardt – Moto-ventilateur centrifuge

Le Nicotra Gebhardt DDM 9/9 E6G3306 1F 6P 3V +SCT est un moto-ventilateur centrifuge à entraînement direct conçu pour les applications de ventilation, d’extraction et de traitement de l’air nécessitant un débit d’air important dans un encombrement maîtrisé.

Alimenté en 230 V monophasé, ce ventilateur centrifuge Nicotra est équipé d'un moteur 6 pôles de 200 W, tournant à 830 tr/min. La documentation technique indique une consommation maximale de 478 W et un courant maximal de 2 A.

La gamme DDM 9/9 est particulièrement adaptée aux équipements de ventilation et d'extraction d'air, notamment dans les installations professionnelles où un moto-ventilateur centrifuge robuste et compact est nécessaire.

Caractéristiques principales

• Marque : Nicotra Gebhardt

• Gamme : DDM

• Modèle : DDM 9/9

• Référence moteur : E6G3306

• Configuration : 1F 6P 3V +SCT

• Technologie : ventilateur centrifuge à entraînement direct

• Alimentation : 230 V

• Nombre de phases : monophasé – 1~

• Fréquence : 50/60 Hz

• Nombre de pôles : 6

• Puissance nominale moteur : 200 W

• Vitesse nominale : 830 tr/min

• Puissance maximale consommée : 478 W

• Courant maximal : 2 A

• Condensateur de fonctionnement : 10 µF

• Tension nominale du condensateur : 450 V

• Indice de protection moteur : IP44

• Classe thermique moteur : F

• Protection thermique : EXT

• Température maximale du fluide : 40 °C

• Poids : environ 14 kg

• Densité maximale du fluide : 1,2 kg/m³

• Type d'installation selon ISO 5801 : B

• Référence article Nicotra : 6M02WU

Débit d'air et pression

Le DDM 9/9 E6G3306 est donné pour un débit d'air pouvant atteindre environ 2 500 m³/h, avec une pression maximale indiquée autour de 230 Pa par les bases techniques référençant cette référence. Ces valeurs sont des valeurs maximales de caractérisation et ne doivent pas être interprétées comme un point de fonctionnement simultané : le débit et la pression réellement disponibles dépendent du réseau aéraulique et du point de fonctionnement choisi.

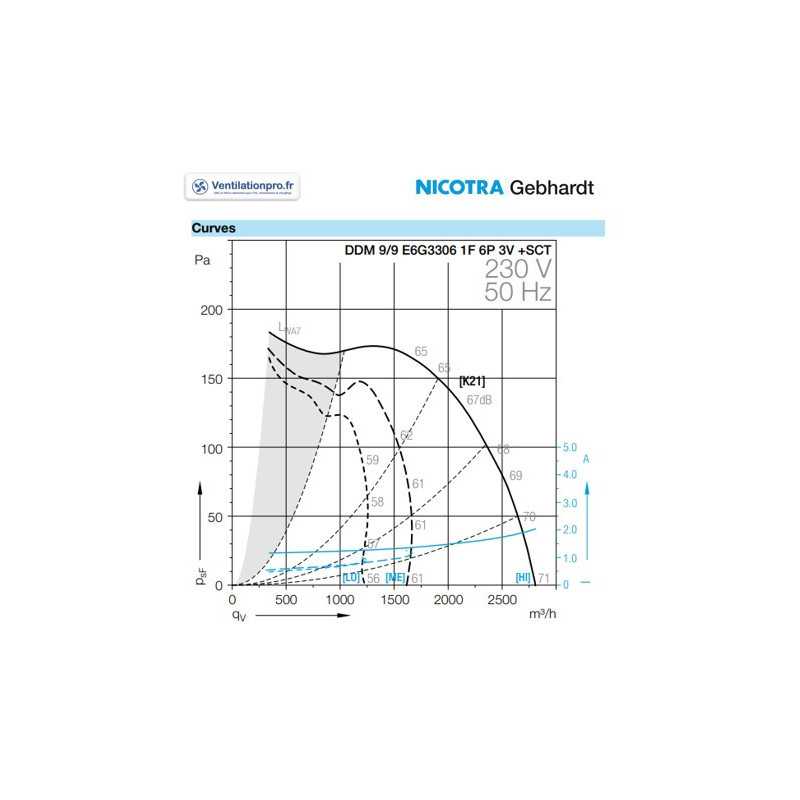

La documentation Nicotra présente des courbes de performance distinctes pour 230 V / 50 Hz et 230 V / 60 Hz, avec les zones de fonctionnement et les niveaux acoustiques associés.

Données de performance

Les performances exactes doivent être déterminées à partir de la courbe constructeur en fonction des pertes de charge de l'installation.

Le E6G3306 est équipé d'un moteur électrique monophasé 6 pôles fonctionnant sous 230 V / 50-60 Hz. Sa puissance nominale est de 200 W et sa vitesse nominale est de 830 tr/min.

Le moteur utilise un condensateur permanent de 10 µF – 450 V. Son indice de protection est IP44 et sa classe thermique est F. La protection thermique est indiquée comme externe dans la documentation technique.

Conception du ventilateur DDM 9/9

Le DDM 9/9 est un ventilateur centrifuge à entraînement direct. Cette conception permet de transmettre directement la rotation du moteur à la roue du ventilateur, sans système de transmission par courroie.

La gamme DDM est destinée aux applications de ventilation et d'extraction nécessitant une solution compacte et directement motorisée.

La référence E6G3306 1F 6P 3V +SCT est spécifiquement documentée dans la gamme DDM 9/9 de Nicotra Gebhardt.

Applications

Le moto-ventilateur Nicotra DDM 9/9 E6G3306 peut être utilisé dans différentes applications de ventilation et d'extraction d'air, notamment :

• ventilation mécanique ;

• extraction d'air ;

• caissons de ventilation ;

• systèmes de traitement de l'air ;

• équipements HVAC ;

• installations de ventilation professionnelle ;

• extraction d'air dans des équipements techniques ;

• remplacement d'un moto-ventilateur Nicotra existant ;

• applications nécessitant un ventilateur centrifuge compact à entraînement direct.

Pour un remplacement, il est recommandé de vérifier systématiquement la référence complète, les dimensions, les caractéristiques électriques et la courbe débit/pression avant commande.

Dimensions

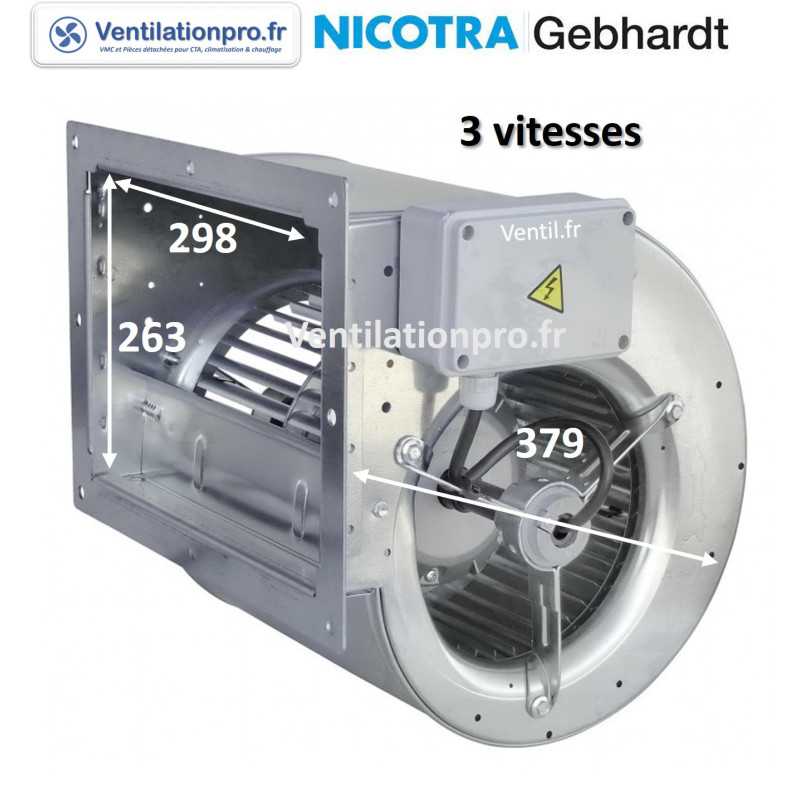

La documentation technique Nicotra indique notamment les cotes suivantes pour le DDM 9/9 E6G3306 :

• 378,5 mm

• 377 mm

• 298 mm

• 262,6 mm

• 215,5 mm

• 159,6 mm

• 185 mm

• 127 mm

• 82 mm

• 71,5 mm

• 58 mm

• 29,5 mm

• 21 mm

Les dimensions sont données en millimètres et sont susceptibles d'évolution selon la documentation constructeur.

Important : pour un remplacement à l'identique, il est conseillé de comparer le plan d'encombrement avec le ventilateur installé avant achat.

Niveau sonore

Les performances acoustiques du DDM 9/9 E6G3306 sont présentées par Nicotra sous forme de courbes de puissance acoustique LWA7. Le niveau sonore varie donc en fonction du point de fonctionnement, du régime et du débit d'air.

Valeur de référence de 67 dB

Référence et identification

Référence complète :
Nicotra Gebhardt DDM 9/9 E6G3306 1F 6P 3V +SCT

Référence article :
6M02WU

Cette identification est particulièrement importante pour éviter de confondre le E6G3306 avec d'autres versions du DDM 9/9, notamment les modèles E6G3303, E6G3403, E6G3402 ou E6G3502.

Que signifie E6G3306 1F 6P 3V +SCT ?

La désignation du produit permet d'identifier sa configuration :

• DDM 9/9 : gamme et taille du ventilateur centrifuge ;

• E6G3306 : référence du moteur/moto-ventilateur ;

• 1F : alimentation monophasée ;

• 6P : moteur 6 pôles ;

• 3V : configuration à trois niveaux de fonctionnement représentés sur les courbes par les régimes LO, ME et HI ;

• +SCT : désignation de configuration constructeur associée à cette version.

La documentation Nicotra présente effectivement les courbes LO (Low), ME (Medium) et HI (High) pour cette version E6G3306.

Avantages du Nicotra DDM 9/9 E6G3306

• Ventilateur centrifuge à entraînement direct.

• Alimentation monophasée 230 V.

• Moteur 6 pôles.

• Puissance nominale de 200 W.

• Vitesse nominale de 830 tr/min.

• Débit pouvant atteindre environ 2 500 m³/h selon les conditions de fonctionnement.

• Conception compacte adaptée aux équipements de ventilation.

• Moteur avec indice de protection IP44.

• Classe thermique F.

• Condensateur permanent 10 µF / 450 V.

• Référence constructeur clairement identifiable : 6M02WU.

• Courbes de fonctionnement disponibles en 50 Hz et 60 Hz.

Remplacement d'un ventilateur Nicotra

Pour remplacer un ventilateur existant par un DDM 9/9 E6G3306, vérifiez avant commande :

1. La référence inscrite sur l'ancien moteur.

2. La tension d'alimentation.

3. Le nombre de phases.

4. Le nombre de pôles.

5. La puissance moteur.

6. Le condensateur.

7. Les dimensions et points de fixation.

8. Le sens et la configuration de raccordement.

9. Le débit d'air nécessaire.

10. La pression disponible dans le réseau.

Un modèle DDM 9/9 de puissance ou de référence différente ne constitue pas nécessairement un remplacement équivalent.

FAQ – DDM 9/9 E6G3306

Quelle est la tension du Nicotra DDM 9/9 E6G3306 ?

Le DDM 9/9 E6G3306 1F 6P 3V +SCT fonctionne sous 230 V, en alimentation monophasée, à 50/60 Hz.

Quelle est la puissance du moteur ?

La puissance nominale du moteur est de 200 W. La documentation indique une puissance maximale consommée de 478 W.

Quel est le débit du DDM 9/9 E6G3306 ?

Les données produit disponibles indiquent un débit maximal d'environ 2 500 m³/h. Le débit réel dépend de la pression et des pertes de charge du réseau.

Quelle est la vitesse du moteur ?

La vitesse nominale indiquée par la documentation technique est de 830 tr/min.

Quel condensateur faut-il pour le E6G3306 ?

Le modèle utilise un condensateur de fonctionnement de 10 µF, avec une tension nominale de 450 V.

Quel est l'indice de protection du moteur ?

Le moteur est indiqué en IP44.

Quelle est la température maximale du fluide ?

La documentation technique indique une température maximale du fluide de 40 °C pour cette référence.

Quel est le poids du ventilateur ?

Le poids indiqué pour le DDM 9/9 E6G3306 est d'environ 14 kg.

Quelle est la référence article Nicotra ?

La référence article associée à cette configuration est 6M02WU.

Le DDM 9/9 E6G3306 est-il un ventilateur centrifuge ?

Oui. Il s'agit d'un ventilateur centrifuge à entraînement direct de la gamme DDM de Nicotra Gebhardt.

Informations techniques et documentation

La documentation technique de la gamme DDM confirme les caractéristiques du DDM 9/9 E6G3306 1F 6P 3V +SCT et présente les courbes de performance en 230 V / 50 Hz et 230 V / 60 Hz.
