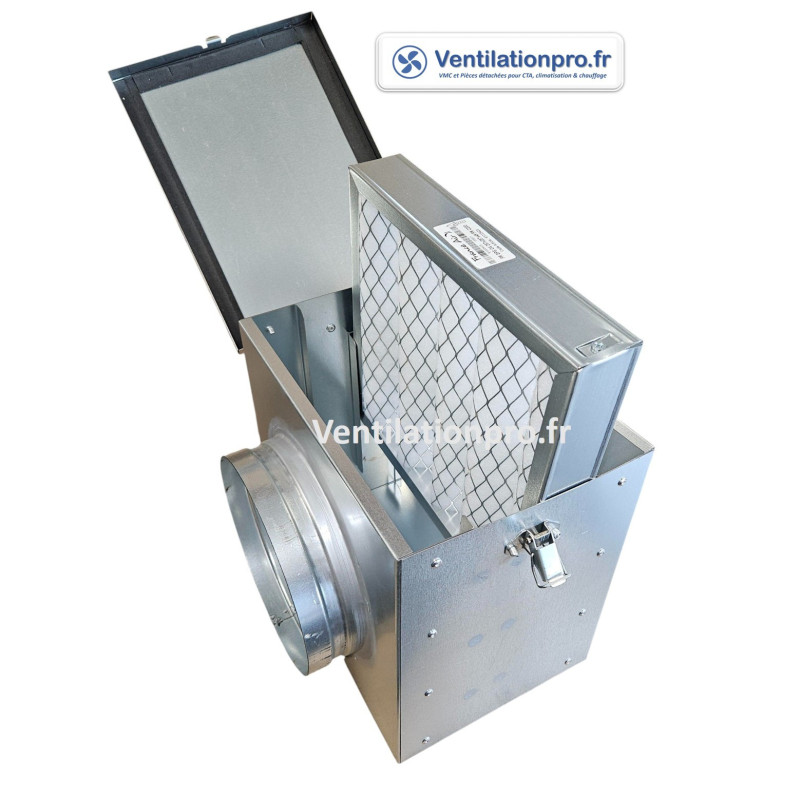

Caisson porte-filtre pour gaine circulaire – Filtration de l'air neuf en VMC et tertiaire Ø 125 à 400

Réf. portefiltre

Le caisson porte-filtre s'intercale sur une gaine circulaire pour filtrer l'air neuf insufflé : il retient poussières et particules, protège le réseau et, avec un filtre à charbons actifs, désodorise l'air.

  • Filtration G4 ; charbons actifs en option
  • 2 étages pour filtres de 24 mm, accès sans outil
  • Acier galvanisé, joint, couvercle à fermeture rapide
  • Ø 125 à 400 mm – filtre non fourni – délai 2 à 3 jours

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Caisson porte-filtre pour gaine circulaire – Filtration de l'air neuf en VMC et tertiaire Ø 125 à 400

Réf. portefiltre
En stock

Le caisson porte-filtre s'intercale sur une gaine circulaire pour filtrer l'air neuf insufflé : il retient poussières et particules, protège le réseau et, avec un filtre à charbons actifs, désodorise l'air.

  • Filtration G4 ; charbons actifs en option
  • 2 étages pour filtres de 24 mm, accès sans outil
  • Acier galvanisé, joint, couvercle à fermeture rapide
  • Ø 125 à 400 mm – filtre non fourni – délai 2 à 3 jours

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

85 Produits

Fiche technique

Diamétre
125 mm
160 mm
200 mm
250 mm
315 mm
Matériau
Acier galvanisé
Normes
CE
Garantie
1 an

Informations et documents

Caisson porte-filtre : l'essentiel

Le caisson porte-filtre s'intercale sur une gaine circulaire pour filtrer l'air neuf insufflé dans le bâtiment. Il retient poussières et particules extérieures, améliore la qualité de l'air intérieur (QAI) et protège les réseaux et équipements de ventilation de l'encrassement. Avec un filtre à charbons actifs (option), il assure aussi la désodorisation.

  • Diamètres : 125, 160, 200, 250, 315 et 400 mm
  • Filtration : G4, charbons actifs en option
  • Étages : 2 possibles, filtres d'épaisseur 24 mm
  • Accès : couvercle à fermeture rapide, filtres sur glissière sans outil
  • Construction : acier galvanisé avec joint d'étanchéité
  • Filtre : non fourni
  • Délai : 2 à 3 jours

Applications

  • Filtration de l'air neuf en VMC double flux, habitat collectif et tertiaire
  • Protection d'un réseau d'insufflation et de ses équipements
  • Désodorisation (chambre mortuaire, pressing…) avec filtre à charbons actifs
  • Locaux recevant du public : bureaux, commerces, restaurants

Caractéristiques techniques

Désignation Caisson porte-filtre pour gaine circulaire
Référence portefiltre
Diamètres Ø 125, 160, 200, 250, 315, 400 mm
Construction Acier galvanisé, joint d'étanchéité
Accès Couvercle à fermeture rapide
Filtres Épaisseur 24 mm, 2 étages possibles (non fournis)
Classes de filtration G4 ; charbons actifs en option
Garantie 1 an

Installation et entretien

  1. Installer le caisson sur la gaine d'insufflation, en amont du ventilateur, couvercle accessible.
  2. Raccorder les gaines avec des colliers et du scotch alu.
  3. Insérer le ou les filtres dans les glissières.
  4. Contrôler et remplacer les filtres régulièrement selon l'encrassement.

Accessoires complémentaires

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre 5 m/s 8 m/s 10 m/s (maxi pratique)
Ø 125 mm 221 353 442
Ø 160 mm 362 579 724
Ø 200 mm 565 905 1 131
Ø 250 mm 884 1 414 1 767
Ø 315 mm 1 403 2 245 2 806
Ø 400 mm 2 262 3 619 4 524

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Caisson porte-filtre

À quoi sert un caisson porte-filtre ?

Il filtre l'air neuf insufflé dans le bâtiment : il retient poussières, pollens et particules extérieures, améliore la qualité de l'air intérieur et évite l'encrassement du réseau et des équipements.

Le filtre est-il fourni ?

Non, le filtre n'est pas fourni. Choisissez un filtre G4 de 24 mm d'épaisseur, ou un filtre à charbons actifs pour désodoriser.

Peut-on mettre deux filtres ?

Oui, le caisson accepte 2 étages de filtration de 24 mm, par exemple un G4 suivi d'un filtre à charbons actifs.

Où installer le caisson porte-filtre ?

Sur la gaine d'insufflation, en amont du ventilateur, avec le couvercle accessible pour le remplacement des filtres sans outil.

À quelle fréquence changer le filtre ?

Selon l'encrassement : contrôlez le filtre régulièrement (tous les 3 à 6 mois en usage courant) et remplacez-le dès qu'il est chargé, pour ne pas réduire le débit.

Quels diamètres sont disponibles ?

Ø 125, 160, 200, 250, 315 et 400 mm, pour une adaptation directe sur la gaine circulaire.

€
