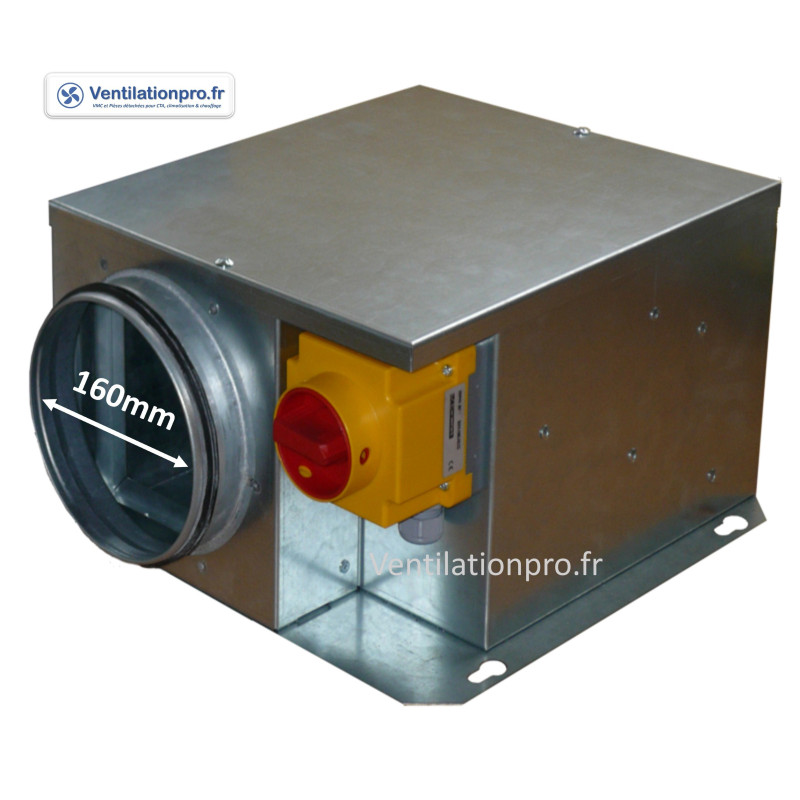

Caisson VMC extra-plat BFSA160 – 520 m³/h – Ø160 – 230V Cairox

Réf. BFSA160

Caisson VMC extra-plat Cairox BFSA160 – 520 m³/h – Ø160 mm – 230V

Le BFSA160 est un caisson de ventilation compact destiné à l'extraction ou au transfert d'air dans les bureaux, sanitaires, bâtiments tertiaires et locaux techniques. Sa hauteur de seulement 200 mm facilite son intégration en faux plafond.

  • Débit annoncé : jusqu'à 520 m³/h
  • Raccordement : entrée et sortie Ø160 mm
  • Alimentation : monophasée 230V – 50 Hz
  • Puissance moteur : 65 W – 0,3 A
  • Dimensions : 360 × 360 × 200 mm
  • Construction : acier galvanisé, moteur IP44
  • Installation : horizontale, intérieure ou extérieure
  • Équipement : protection thermique et coupure de proximité intégrées
  • Isolation au choix : BFSA standard ou BFSA-I insonorisé avec 25 mm de laine de roche

Remplacement possible : ancien caisson ATC BFA 160 TE, après vérification des caractéristiques techniques.

Important : caisson VMC standard non classé C4. Le débit réel dépend des pertes de charge du réseau.

Délais: 1 à 3 jours ouvrés

Garantie 1 an selon nos conditions générales de vente, non agréé C4. Matériel nécessitant une installation par un professionnel habilité pour le maintien de la garantie.

Caisson VMC extra-plat BFSA160 – 520 m³/h – Ø160 – 230V Cairox

Réf. BFSA160
En stock

Caisson VMC extra-plat Cairox BFSA160 – 520 m³/h – Ø160 mm – 230V

Le BFSA160 est un caisson de ventilation compact destiné à l'extraction ou au transfert d'air dans les bureaux, sanitaires, bâtiments tertiaires et locaux techniques. Sa hauteur de seulement 200 mm facilite son intégration en faux plafond.

  • Débit annoncé : jusqu'à 520 m³/h
  • Raccordement : entrée et sortie Ø160 mm
  • Alimentation : monophasée 230V – 50 Hz
  • Puissance moteur : 65 W – 0,3 A
  • Dimensions : 360 × 360 × 200 mm
  • Construction : acier galvanisé, moteur IP44
  • Installation : horizontale, intérieure ou extérieure
  • Équipement : protection thermique et coupure de proximité intégrées
  • Isolation au choix : BFSA standard ou BFSA-I insonorisé avec 25 mm de laine de roche

Remplacement possible : ancien caisson ATC BFA 160 TE, après vérification des caractéristiques techniques.

Important : caisson VMC standard non classé C4. Le débit réel dépend des pertes de charge du réseau.

Délais: 1 à 3 jours ouvrés

Garantie 1 an selon nos conditions générales de vente, non agréé C4. Matériel nécessitant une installation par un professionnel habilité pour le maintien de la garantie.

Fiche technique complète

4 Produits

Fiche technique

Dimensions
360 × 360 × 200 mm
Diamétre
160 mm
Poids du colis
11 kg
Référence fabricant
BFSA 160
Débit
0-700m3/h
Fabricant
CAIROX
Matériau
Acier galvanisé anti-corrosion haute qualité
Indice de protection
IP44
Intensité / Ampérage:
0.3A
Puissance
0.65A
Normes
CE

Références spécifiques

MPN
BFSA 160

Informations et documents

Schéma & dimensions

Dimensions caisson BFSA160 360 × 360 × 200 mm

Schéma de montage

schéma de raccordement électrique du Caisson VMC extra-plat Cairox BFSA160 520 m³/h Ø160 230V

Caisson VMC extra-plat BFSA160 Cairox – Ø160 mm – 520 m³/h – 230V

À retenir – Caisson de ventilation BFSA160

Le Cairox BFSA160 est un caisson VMC extra-plat destiné à l'extraction et au transfert d'air dans les bâtiments tertiaires, sanitaires et locaux techniques. Avec un débit annoncé jusqu'à 520 m³/h, des raccordements circulaires Ø160 mm et une hauteur de seulement 200 mm, il s'intègre facilement dans les espaces techniques réduits.

230V monophasé | 65 W | 0,3 A | IP44 | Acier galvanisé | Montage horizontal

Deux versions : BFSA160 sans isolation ou BFSA-I 160 avec isolation acoustique de 25 mm.

Attention : caisson de ventilation standard non classé C4, non destiné au désenfumage réglementaire.

Présentation du caisson VMC BFSA160

Le caisson de ventilation extra-plat BFSA160 est conçu pour assurer l'extraction d'air vicié ou le transfert d'air dans les installations de ventilation mécanique des bâtiments professionnels.

Fabriqué en tôle d'acier galvanisé, il est équipé d'un moto-ventilateur centrifuge à réaction, entraîné directement par un moteur monophasé 230V.

Sa conception compacte de 360 × 360 × 200 mm permet une installation horizontale dans les faux plafonds, combles techniques et espaces à hauteur limitée, sous réserve de conserver un accès pour la maintenance.

Les avantages du BFSA160

  • Format extra-plat : hauteur réduite de 200 mm.
  • Débit annoncé de 520 m³/h : pour les installations correctement dimensionnées.
  • Raccordements Ø160 mm : piquages circulaires avec joints à lèvres.
  • Moteur 230V AC : puissance absorbée de 65 W.
  • Construction galvanisée : adaptée à la ventilation standard.
  • Protection thermique moteur : intégrée d'origine.
  • Coupure de proximité : montée et câblée.
  • Couvercle démontable : accès facilité pour l'entretien.
  • Variation de vitesse : possible avec un variateur compatible.
  • Isolation au choix : version standard ou insonorisée.

Caractéristiques techniques du caisson BFSA160

Caractéristique Valeur
Marque Cairox
Référence BFSA160 / BFSA-I 160
Type Caisson de ventilation extra-plat
Débit commercial annoncé 520 m³/h
Raccordements Ø160 mm
Alimentation 230V monophasé – 50 Hz
Puissance absorbée 65 W
Intensité maximale 0,3 A
Type de moteur AC à entraînement direct
Ventilateur Centrifuge à réaction
Protection moteur IP44 – Classe F
Protection thermique Intégrée
Température ambiante admissible -20 à +40 °C
Dimensions 360 × 360 × 200 mm
Poids indicatif du caisson 7 kg
Matériau Acier galvanisé
Montage Horizontal
Installation Intérieure ou extérieure selon notice
Isolation acoustique 25 mm sur version BFSA-I uniquement
Coupure de proximité Montée et câblée
Classement C4 Non

Les caractéristiques sont données pour la gamme BFSA/BFSA-I AC. Le débit annoncé de 520 m³/h doit être vérifié sur la courbe débit/pression correspondant à la version commandée.

Quelles applications pour le caisson VMC BFSA160 ?

Le BFSA160 est destiné aux installations de ventilation de confort et de renouvellement d'air dans les bâtiments professionnels.

Ventilation des bureaux et bâtiments tertiaires

Il peut assurer l'extraction d'air ou le transfert d'air dans les bureaux, administrations, écoles et autres bâtiments tertiaires, après dimensionnement du réseau.

Extraction d'air des sanitaires et vestiaires

Le caisson peut être utilisé pour évacuer l'air vicié des sanitaires, vestiaires et locaux de service dans une installation adaptée.

Ventilation des locaux techniques

Le BFSA160 peut participer au renouvellement d'air de locaux techniques lorsque les températures, les débits nécessaires et les conditions d'utilisation sont compatibles avec ses caractéristiques.

Installation en faux plafond

Grâce à sa hauteur réduite de 200 mm, le BFSA160 convient particulièrement aux installations horizontales où l'espace disponible est limité.

Il est nécessaire de prévoir suffisamment d'espace pour les raccordements, la fixation et l'ouverture du couvercle de maintenance.

BFSA160 ou BFSA-I 160 : quelle isolation choisir ?

Le caisson existe en deux versions sélectionnables selon les besoins acoustiques de l'installation.

BFSA160 sans isolation

La version standard possède une enveloppe en acier galvanisé sans isolation acoustique intérieure. Elle convient aux installations pour lesquelles une insonorisation supplémentaire du caisson n'est pas nécessaire.

BFSA-I 160 avec isolation acoustique

La version BFSA-I comporte une isolation simple peau en laine de roche d'une épaisseur de 25 mm, de masse volumique comprise entre 50 et 62 kg/m³.

Cette isolation contribue à limiter le bruit rayonné par le caisson. Le niveau sonore final dépend également du débit, des vibrations, des conduits et des conditions d'installation.

Important : sélectionner la version avec ou sans isolation avant d'ajouter le produit au panier.

Quel débit d'air peut fournir le BFSA160 ?

Le caisson BFSA160 est commercialisé avec un débit annoncé de 520 m³/h. Cette valeur ne correspond pas nécessairement au débit disponible une fois l'appareil raccordé à un réseau de ventilation.

Le débit réel dépend notamment :

  • De la longueur et du diamètre des conduits.
  • Du nombre de coudes et de changements de direction.
  • Des grilles, bouches et clapets installés.
  • Des éventuels filtres et autres accessoires.
  • De la pression statique disponible du ventilateur.

À 520 m³/h dans un conduit circulaire Ø160 mm, la vitesse moyenne théorique de l'air est d'environ 7,2 m/s.

Cette vitesse peut entraîner des pertes de charge et des nuisances acoustiques selon la configuration du réseau. Pour dimensionner correctement l'installation, il convient de consulter la courbe débit/pression du fabricant.

Installation et raccordement du caisson BFSA160

Montage horizontal

Le fabricant prévoit une installation horizontale, en intérieur ou en extérieur, conformément aux prescriptions de la notice.

Raccordement au réseau Ø160 mm

Les piquages circulaires du caisson sont équipés de joints à lèvres facilitant le raccordement au réseau aéraulique.

Pour limiter la transmission des vibrations, il est conseillé d'utiliser des manchettes souples de raccordement pour ventilation adaptées au diamètre du réseau.

Alimentation électrique et variateur

Le BFSA160 fonctionne en monophasé 230V – 50 Hz, avec une puissance absorbée de 65 W et une intensité maximale de 0,3 A.

La vitesse du ventilateur peut être adaptée avec un variateur de tension compatible avec la motorisation AC et les recommandations du fabricant.

Découvrez notre variateur de tension monophasé 230V 0.65A. La compatibilité et la plage de variation doivent être vérifiées avant installation.

Le raccordement électrique doit être effectué par un professionnel habilité.

Le BFSA160 peut-il remplacer un ATC BFA 160 TE ?

Le caisson BFSA160 peut être envisagé comme solution de remplacement de certains anciens caissons ATC BFA 160 TE.

Avant de remplacer un ancien ventilateur, il faut comparer :

  • Le diamètre des raccordements.
  • Les dimensions et les fixations.
  • La tension et les caractéristiques électriques.
  • Les courbes de débit et de pression.
  • Les contraintes acoustiques.
  • Les conditions d'utilisation de l'installation.

Attention : une correspondance de diamètre ne garantit pas à elle seule l'équivalence des performances.

Entretien et maintenance du BFSA160

Un entretien périodique permet de préserver le bon fonctionnement du caisson et du réseau de ventilation.

  • Couper et sécuriser l'alimentation électrique avant intervention.
  • Contrôler l'état des fixations et des raccordements.
  • Vérifier l'absence d'encrassement du ventilateur.
  • Nettoyer les éléments accessibles conformément à la notice.
  • Contrôler l'absence de vibrations et de bruits anormaux.
  • Maintenir un accès suffisant au couvercle démontable.

FAQ – Caisson de ventilation BFSA160 Cairox

Quel est le débit du caisson BFSA160 ?

Le BFSA160 est annoncé pour un débit de 520 m³/h. Le débit réellement obtenu dépend de la pression statique et des pertes de charge du réseau.

Quel diamètre de gaine faut-il utiliser ?

Le caisson possède une entrée et une sortie circulaires Ø160 mm. Le dimensionnement global du réseau doit être adapté au débit recherché.

Le BFSA160 fonctionne-t-il en 230V ?

Oui, il est équipé d'un moteur monophasé 230V – 50 Hz, de puissance absorbée 65 W et d'intensité maximale 0,3 A.

Quelle est la différence entre BFSA160 et BFSA-I 160 ?

Le BFSA160 est la version standard sans isolation. Le BFSA-I 160 comporte une isolation acoustique en laine de roche de 25 mm.

Peut-on installer le BFSA160 en faux plafond ?

Oui, sa hauteur de 200 mm facilite son installation horizontale en faux plafond, à condition de prévoir les dégagements nécessaires.

Le BFSA160 est-il silencieux ?

La version BFSA-I dispose d'une isolation acoustique. Le niveau sonore réel dépend des conditions de fonctionnement et du réseau de ventilation.

Peut-on installer le BFSA160 à l'extérieur ?

Le fabricant prévoit une installation extérieure avec montage horizontal, sous réserve du respect de la notice et des protections nécessaires.

Peut-on utiliser un variateur de vitesse ?

Oui, un variateur de tension compatible avec le moteur AC peut être utilisé, conformément aux recommandations du fabricant.

Le BFSA160 est-il classé C4 400 °C/2h ?

Non. Le BFSA160 est un caisson de ventilation standard, non classé C4 et non destiné au désenfumage réglementaire.

Peut-on utiliser ce caisson pour une hotte de restaurant ?

Le BFSA160 n'est pas destiné à l'extraction de fumées grasses et chaudes nécessitant un caisson spécifique pour cuisine professionnelle.

Quelles sont les dimensions du BFSA160 ?

Le caisson mesure 360 × 360 × 200 mm. Son poids indicatif est de 7 kg, hors emballage.

Le BFSA160 peut-il remplacer un ATC BFA 160 TE ?

Il peut être étudié comme solution de remplacement, sous réserve de vérifier les dimensions, les raccordements, les caractéristiques électriques et les performances aérauliques.

Commander votre caisson VMC BFSA160 sur Ventilationpro.fr

Ventilationpro.fr propose des équipements de ventilation pour les professionnels du bâtiment, installateurs CVC et entreprises de maintenance.

Pour choisir votre caisson BFSA160, sélectionner une version insonorisée ou identifier un équipement de remplacement, notre équipe peut vous accompagner.

Besoin d'un conseil technique ? Contactez Ventilationpro.fr au 02 31 99 05 77.

Découvrez également notre gamme de caissons VMC standards pour les professionnels.

€
