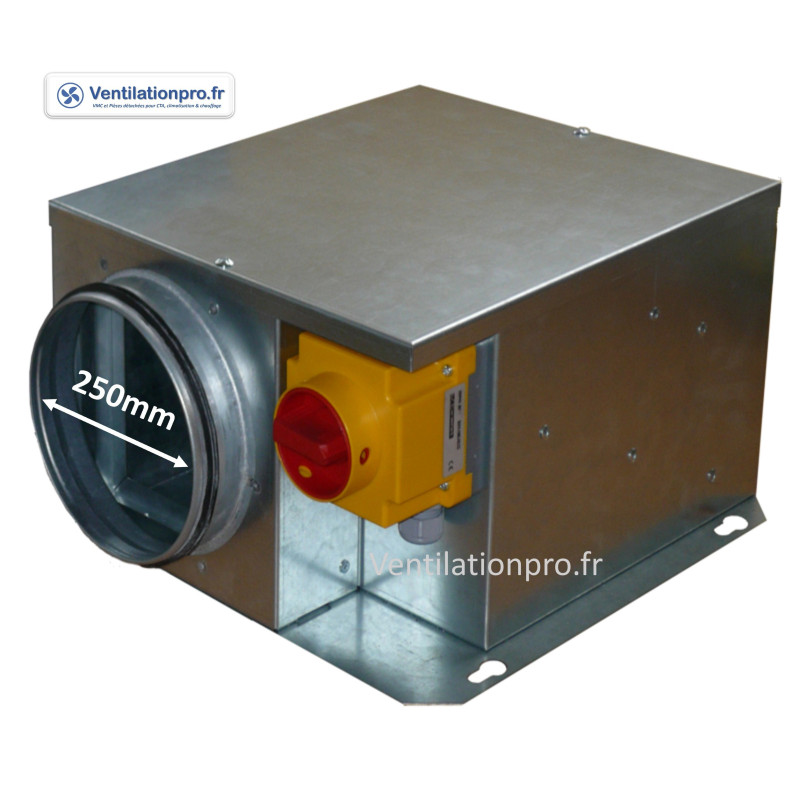

Caisson VMC extra-plat BFSA250 – 800 m³/h – Ø250 mm – 230V Cairox

Réf. BFSA250

Caisson VMC extra-plat Cairox BFSA250 – 800 m³/h – Ø250 mm – 230V

Le BFSA250 est un caisson de ventilation compact destiné à l'extraction d'air vicié et au renouvellement d'air dans les bureaux, sanitaires, bâtiments tertiaires et locaux techniques. Sa conception extra-plate facilite son installation dans les espaces techniques à hauteur limitée.

  • Débit commercial annoncé : 800 m³/h
  • Raccordement : aspiration et refoulement Ø250 mm
  • Alimentation : monophasée 230V – 50 Hz
  • Motorisation : AC, 75 W – 0,4 A
  • Dimensions : 460 × 460 × 300 mm
  • Poids indicatif : 11 kg
  • Construction : acier galvanisé, moteur IP44
  • Installation : horizontale, intérieure ou extérieure selon notice
  • Équipement : protection thermique et coupure de proximité intégrées
  • Isolation au choix : BFSA standard ou BFSA-I avec isolation acoustique de 25 mm

Remplacement possible : ancien caisson ATC BFA 250 TE, après vérification des caractéristiques techniques.

Important : caisson VMC standard non classé C4. Le débit réel dépend des pertes de charge du réseau.

Délais: 1 à 3 jours ouvrés

Garantie 1 an sur justification d'installation par un professionnel, non agréé C4

Caisson VMC extra-plat BFSA250 – 800 m³/h – Ø250 mm – 230V Cairox

Réf. BFSA250
En stock

Caisson VMC extra-plat Cairox BFSA250 – 800 m³/h – Ø250 mm – 230V

Le BFSA250 est un caisson de ventilation compact destiné à l'extraction d'air vicié et au renouvellement d'air dans les bureaux, sanitaires, bâtiments tertiaires et locaux techniques. Sa conception extra-plate facilite son installation dans les espaces techniques à hauteur limitée.

  • Débit commercial annoncé : 800 m³/h
  • Raccordement : aspiration et refoulement Ø250 mm
  • Alimentation : monophasée 230V – 50 Hz
  • Motorisation : AC, 75 W – 0,4 A
  • Dimensions : 460 × 460 × 300 mm
  • Poids indicatif : 11 kg
  • Construction : acier galvanisé, moteur IP44
  • Installation : horizontale, intérieure ou extérieure selon notice
  • Équipement : protection thermique et coupure de proximité intégrées
  • Isolation au choix : BFSA standard ou BFSA-I avec isolation acoustique de 25 mm

Remplacement possible : ancien caisson ATC BFA 250 TE, après vérification des caractéristiques techniques.

Important : caisson VMC standard non classé C4. Le débit réel dépend des pertes de charge du réseau.

Délais: 1 à 3 jours ouvrés

Garantie 1 an sur justification d'installation par un professionnel, non agréé C4

Fiche technique complète

3 Produits

Fiche technique

Alimentation
Monophasée 230V
Dimensions
460 × 460 × 300 mm
Diamétre
250 mm
Poids du colis
11
Référence fabricant
BFSA 250
Débit
800m3/h
Fabricant
CAIROX
Matériau
Acier galvanisé anti-corrosion haute qualité
Indice de protection
IP44
Intensité / Ampérage:
0.4A
Puissance
0.75W
Normes
CE
Garantie
1 an constructeur

Références spécifiques

MPN
BFSA 250

Informations et documents

Schéma & dimensions

Dimensions caisson VMC BFSA250 460 × 460 × 300 mm

Schéma de montage

schéma de raccordement électrique Caisson VMC extra-plat BFSA250 – 800 m³/h – Ø250 mm – 230V Cairox

Caisson VMC extra-plat BFSA250 Cairox – 800 m³/h – Ø250 mm – 230V

À retenir – Caisson de ventilation BFSA250

Le Cairox BFSA250 est un caisson de ventilation mécanique extra-plat destiné à l'extraction et au transfert d'air dans les bâtiments tertiaires, sanitaires, vestiaires et locaux techniques. Il dispose de raccordements circulaires Ø250 mm, d'un moteur monophasé 230V – 75 W et d'un débit commercial annoncé de 800 m³/h.

Ø250 mm | 800 m³/h annoncés | 230V | 75 W | 0,4 A | IP44 | Acier galvanisé

Isolation au choix : BFSA250 sans isolation ou BFSA-I 250 avec isolation acoustique de 25 mm.

Important : caisson de ventilation standard non classé C4. Le débit réel dépend des pertes de charge du réseau.

Présentation du caisson VMC BFSA250

Le caisson de ventilation extra-plat BFSA250 est conçu pour assurer l'extraction d'air vicié et le renouvellement d'air dans les installations de ventilation mécanique des bâtiments professionnels.

Sa conception en tôle d'acier galvanisé et ses piquages circulaires de diamètre 250 mm permettent son intégration dans un réseau aéraulique adapté.

Le BFSA250 est équipé d'un ventilateur centrifuge à réaction entraîné directement par un moteur monophasé AC 230V. Son format compact de 460 × 460 × 300 mm facilite l'installation dans les espaces techniques disposant d'une hauteur limitée.

Les avantages du BFSA250

  • Débit annoncé jusqu'à 800 m³/h : pour un réseau correctement dimensionné.
  • Raccordements Ø250 mm : entrée et sortie circulaires avec joints à lèvres.
  • Format extra-plat : hauteur de 300 mm.
  • Moteur monophasé 230V : puissance annoncée de 75 W.
  • Construction galvanisée : adaptée aux applications de ventilation standard.
  • Protection thermique : intégrée au moteur.
  • Coupure de proximité : montée et câblée d'origine.
  • Couvercle démontable : facilite les opérations de maintenance.
  • Variation de vitesse : possible avec un variateur compatible.
  • Deux versions : standard ou insonorisée.

Caractéristiques techniques du caisson BFSA250

Caractéristique Valeur
Marque Cairox
Référence commerciale BFSA250
Versions BFSA 250 / BFSA-I 250
Type Caisson VMC extra-plat
Débit commercial annoncé 800 m³/h
Débit nominal déclaré 504 m³/h à 119 Pa
Diamètre aspiration 250 mm
Diamètre refoulement 250 mm
Alimentation 230V monophasé – 50 Hz
Motorisation AC, entraînement direct
Puissance commerciale annoncée 75 W
Intensité annoncée 0,4 A
Indice de protection moteur IP44
Dimensions 460 × 460 × 300 mm
Poids indicatif 11 kg
Construction Tôle d'acier galvanisé
Ventilateur Centrifuge à réaction
Protection thermique Intégrée
Coupure de proximité Montée et câblée
Montage Horizontal
Installation Intérieure ou extérieure selon notice
Isolation acoustique 25 mm sur version BFSA-I uniquement
Classement C4 Non

Le débit nominal de 504 m³/h à 119 Pa provient de la déclaration technique Cairox. Le débit commercial de 800 m³/h correspond à une autre condition de fonctionnement et doit être vérifié sur la courbe aéraulique fabricant.

Quelles applications pour le caisson VMC BFSA250 ?

Ventilation des bureaux et bâtiments tertiaires

Le BFSA250 permet l'extraction ou le transfert d'air dans les bureaux, administrations, établissements scolaires et bâtiments tertiaires. Il s'intègre à un réseau de ventilation dimensionné selon les besoins de renouvellement d'air.

Extraction d'air des sanitaires et vestiaires

Le caisson peut assurer l'évacuation de l'air vicié des sanitaires collectifs, vestiaires et locaux de service dans une installation adaptée.

Ventilation des gymnases et espaces collectifs

Le BFSA250 peut participer à la ventilation de certains espaces collectifs, sous réserve de vérifier que son débit et sa pression disponible correspondent aux besoins du réseau.

Ventilation des ateliers et locaux techniques

Il peut contribuer au renouvellement d'air dans les ateliers et locaux techniques lorsque l'air transporté est compatible avec un équipement de ventilation standard.

Il n'est pas destiné à l'extraction de fumées grasses, de poussières combustibles, de vapeurs explosives ou au désenfumage réglementaire.

Installation en faux plafond ou espace technique

Avec une hauteur de 300 mm, le BFSA250 peut être intégré dans certains faux plafonds ou combles techniques, à condition de prévoir les dégagements nécessaires pour les fixations, les raccordements et la maintenance.

BFSA250 ou BFSA-I 250 : quelle version choisir ?

Le caisson existe en deux versions selon les contraintes acoustiques de l'installation.

BFSA250 sans isolation

La version standard possède une enveloppe en acier galvanisé sans isolation acoustique intérieure. Elle convient notamment aux locaux techniques dans lesquels une insonorisation supplémentaire du caisson n'est pas nécessaire.

BFSA-I 250 avec isolation acoustique

La version BFSA-I comporte une isolation intérieure en laine de roche de 25 mm d'épaisseur, avec une masse volumique annoncée de 50 à 62 kg/m³.

Cette isolation contribue à limiter le bruit rayonné par le caisson. Le niveau sonore final dépend du débit, des conduits, des supports et des conditions de pose.

Avant commande : sélectionner la déclinaison avec ou sans isolation correspondant aux besoins de votre installation.

Quel débit réel peut fournir le BFSA250 ?

Le BFSA250 est commercialisé avec un débit annoncé de 800 m³/h. Le débit nominal déclaré par Cairox est de 504 m³/h à 119 Pa.

Ces deux valeurs correspondent à des conditions de fonctionnement différentes. Le débit réel doit être déterminé à partir de la courbe débit/pression et des pertes de charge de l'installation.

Les pertes de charge dépendent notamment :

  • De la longueur des conduits.
  • Du diamètre du réseau.
  • Des coudes et changements de direction.
  • Des grilles et bouches de ventilation.
  • Des clapets, filtres et autres accessoires.

Vitesse d'air dans une gaine Ø250 mm

À un débit de 800 m³/h, la vitesse moyenne théorique de l'air dans un conduit circulaire Ø250 mm est d'environ 4,5 m/s.

Au point nominal de 504 m³/h, elle est d'environ 2,9 m/s.

Ces valeurs permettent d'évaluer les conditions de circulation de l'air, mais ne remplacent pas le calcul des pertes de charge et la sélection du ventilateur sur sa courbe aéraulique.

Installation et raccordement du caisson BFSA250

Position de montage

Le BFSA250 est prévu pour un montage horizontal, en intérieur ou en extérieur, conformément aux prescriptions du fabricant.

Raccordement au réseau Ø250 mm

Les piquages circulaires sont équipés de joints à lèvres pour le raccordement aux conduits de ventilation.

Pour limiter la transmission des vibrations au réseau, il est conseillé d'utiliser une manchette souple de raccordement pour ventilation, en sélectionnant le diamètre Ø250 mm.

Alimentation électrique et variation de vitesse

Le caisson fonctionne en monophasé 230V – 50 Hz. Sa motorisation AC peut être commandée par un variateur de tension compatible avec les caractéristiques du moteur.

Découvrez notre variateur de tension 230V pour VMC. La compatibilité électrique et la plage de variation doivent être vérifiées avant installation.

Le raccordement électrique doit être effectué par un professionnel habilité, conformément à la notice du fabricant.

Remplacement d'un ancien caisson ATC BFA 250 TE

Le BFSA250 Cairox peut être étudié comme solution de remplacement d'un ancien ATC BFA 250 TE.

Avant toute substitution, il convient de comparer :

  • Les diamètres d'aspiration et de refoulement.
  • Les dimensions et les fixations.
  • Les caractéristiques électriques.
  • Les courbes débit/pression.
  • Les caractéristiques acoustiques.
  • Les contraintes de fonctionnement du réseau existant.

Important : une correspondance de diamètre ne garantit pas une équivalence complète des performances.

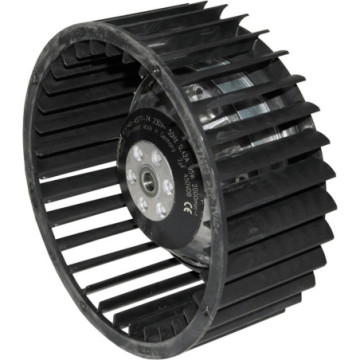

Motoventilateur de rechange pour BFSA250

En cas de panne de la motorisation, il peut être possible de remplacer le groupe moto-ventilateur sans changer l'ensemble du caisson, sous réserve de vérifier la compatibilité de la pièce.

Ventilationpro.fr propose un motoventilateur de rechange D220 pour caisson BFSA250.

Ce groupe de remplacement est annoncé en 230V, 75 W et 0,4 A. Vérifiez la référence et les dimensions de votre équipement avant commande.

Entretien et maintenance du BFSA250

Un entretien périodique permet de préserver les performances de ventilation et de limiter les risques de dysfonctionnement.

  • Couper et sécuriser l'alimentation électrique avant intervention.
  • Contrôler les fixations et les raccordements.
  • Vérifier l'absence d'encrassement de la turbine.
  • Nettoyer les éléments accessibles conformément à la notice.
  • Contrôler l'absence de vibrations ou de bruits anormaux.
  • Examiner l'état des joints et du couvercle démontable.
  • Maintenir un accès suffisant pour les interventions de maintenance.

FAQ – Caisson VMC extra-plat BFSA250 Cairox

Quel est le débit du caisson BFSA250 ?

Le BFSA250 est commercialisé avec un débit annoncé de 800 m³/h. Le débit nominal déclaré est de 504 m³/h à 119 Pa. Le débit réellement obtenu dépend des pertes de charge du réseau.

Quel diamètre de gaine faut-il utiliser ?

Le caisson possède des raccordements circulaires Ø250 mm. Le dimensionnement du réseau doit être adapté au débit souhaité et aux pertes de charge admissibles.

Le BFSA250 fonctionne-t-il en 230V ?

Oui, il possède un moteur monophasé 230V – 50 Hz, d'une puissance commerciale annoncée de 75 W et d'une intensité de 0,4 A.

Quelle est la différence entre BFSA250 et BFSA-I 250 ?

Le BFSA250 est la version standard sans isolation. Le BFSA-I 250 comporte une isolation acoustique intérieure de 25 mm.

Peut-on installer le BFSA250 en faux plafond ?

Oui, sa hauteur de 300 mm permet une installation dans certains faux plafonds, sous réserve de respecter la position de montage et les dégagements nécessaires.

Le caisson BFSA250 est-il silencieux ?

La version BFSA-I dispose d'une isolation acoustique destinée à limiter le bruit rayonné. Le niveau sonore réel dépend du débit, des conduits et des conditions de pose.

Peut-on installer le BFSA250 à l'extérieur ?

Le fabricant prévoit une installation extérieure avec montage horizontal, sous réserve du respect de la notice et des protections nécessaires.

Peut-on utiliser un variateur de vitesse ?

Oui, la motorisation AC peut être commandée par un variateur de tension compatible, conformément aux recommandations du fabricant.

Le BFSA250 est-il classé C4 400 °C/2h ?

Non. Le BFSA250 est un caisson de ventilation standard non classé C4. Il ne convient pas au désenfumage réglementaire nécessitant un équipement certifié.

Peut-on utiliser le BFSA250 pour une hotte de restaurant ?

Le BFSA250 n'est pas destiné à l'extraction de fumées grasses et chaudes nécessitant un caisson spécifique pour cuisine professionnelle.

Quelles sont les dimensions du BFSA250 ?

Les dimensions annoncées sont de 460 × 460 × 300 mm, pour un poids indicatif de 11 kg. Vérifiez les cotes de la version commandée avant installation.

Le BFSA250 peut-il remplacer un ATC BFA 250 TE ?

Il peut être envisagé comme solution de remplacement après vérification des dimensions, des raccordements, des caractéristiques électriques et des performances aérauliques.

Commander votre caisson VMC BFSA250 sur Ventilationpro.fr

Ventilationpro.fr propose des équipements de ventilation pour les installateurs CVC, professionnels du bâtiment et entreprises de maintenance.

Pour choisir votre caisson BFSA250, sélectionner une version insonorisée, identifier une pièce de rechange ou vérifier un remplacement, notre équipe peut vous accompagner.

Conseil technique : 02 31 99 05 77.

Retrouvez également notre sélection de caissons VMC standards professionnels.

€
