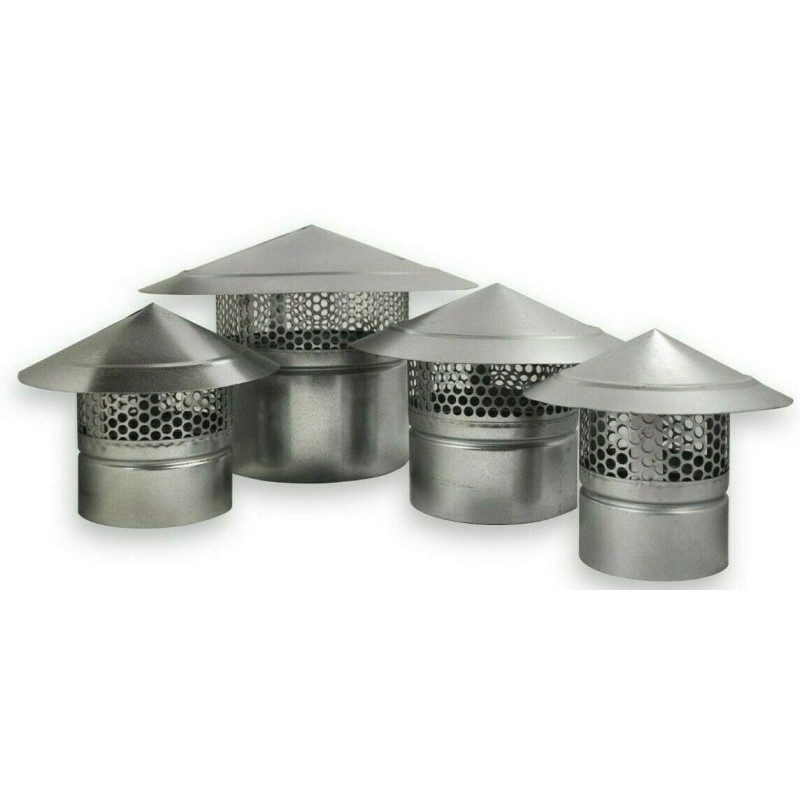

Chapeau pare-pluie grillagé en acier galvanisé – Chapeau chinois pour sortie de conduit en toiture Ø 125 à 400

Réf. chapeauchinois

Le chapeau chinois pare-pluie grillagé protège la sortie verticale d'un conduit en toiture ou terrasse : il arrête la pluie, laisse passer l'air et sa grille bloque oiseaux et rongeurs.

  • Acier galvanisé + grille anti-nuisibles
  • 2 modèles en stock, avec ou sans retombée (voir photo). Au besoin, nous précisez à la commande
  • Diamètres : 125 à 400 mm

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Chapeau pare-pluie grillagé en acier galvanisé – Chapeau chinois pour sortie de conduit en toiture Ø 125 à 400

Réf. chapeauchinois
En stock

Le chapeau chinois pare-pluie grillagé protège la sortie verticale d'un conduit en toiture ou terrasse : il arrête la pluie, laisse passer l'air et sa grille bloque oiseaux et rongeurs.

  • Acier galvanisé + grille anti-nuisibles
  • 2 modèles en stock, avec ou sans retombée (voir photo). Au besoin, nous précisez à la commande
  • Diamètres : 125 à 400 mm

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

5 Produits

Fiche technique

Diamétre
Ø 125 à 400 mm
Produits
Chapeau
Sorties extérieures
Poids du colis
1 kg
Matériau
Acier galvanisé
Normes
CE
Garantie
1 an

Informations et documents

Chapeau chinois pare-pluie grillagé : l'essentiel

Le chapeau chinois pare-pluie en acier galvanisé protège la sortie verticale d'un conduit de ventilation en toiture ou en terrasse : il empêche la pénétration de l'eau de pluie tout en laissant passer l'air, et sa grille anti-nuisibles bloque oiseaux et rongeurs. Il s'adapte aux réseaux d'extraction, de VMC et de prise d'air.

  • Matériau : acier galvanisé
  • Protection : pare-pluie + grille anti-nuisibles
  • Modèles : avec ou sans retombée
  • Diamètres : 125, 160, 200, 250, 315, 355 et 400 mm
  • Délai : 1 à 3 jours ouvrés
  • Garantie : 1 an

Applications

  • Sortie de conduit d'extraction en toiture-terrasse
  • Rejet de VMC collective ou tertiaire
  • Prise d'air neuf verticale
  • Protection d'une sortie de caisson ou de tourelle

Caractéristiques techniques

Désignation Chapeau pare-pluie grillagé (chapeau chinois)
Référence chapeauchinois
Matériau Acier galvanisé
Grille Anti-nuisibles
Modèles Avec ou sans retombée
Diamètres Ø 125 à 400 mm
Garantie 1 an

Comment installer un chapeau pare-pluie ?

  1. Emboîter le chapeau sur l'extrémité du conduit vertical.
  2. Fixer avec des vis auto-perceuses.
  3. Étancher la jonction avec du ruban alu-butyl, adapté à l'extérieur.
  4. Supporter le conduit en terrasse avec des pieds supports.

Choisir la bonne sortie de conduit

Configuration Produit adapté
Sortie verticale en toiture-terrasse Chapeau pare-pluie grillagé
Traversée de toiture en pente (tuile, ardoise) Chapeau de traversée de toit tout en un
Sortie horizontale en façade, protection pluie Sifflet grillagé
Sortie horizontale en façade, protection anti-nuisibles Bouchon couvercle grillagé
Sortie de façade avec fermeture à l'arrêt Volet de surpression à lames

Accessoires complémentaires

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre 5 m/s 8 m/s 10 m/s (maxi pratique)
Ø 125 mm 221 353 442
Ø 160 mm 362 579 724
Ø 200 mm 565 905 1 131
Ø 250 mm 884 1 414 1 767
Ø 315 mm 1 403 2 245 2 806
Ø 355 mm 1 782 2 850 3 563
Ø 400 mm 2 262 3 619 4 524

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Chapeau pare-pluie

À quoi sert un chapeau chinois sur un conduit ?

Il coiffe la sortie verticale d'un conduit de ventilation : il empêche la pluie d'entrer tout en laissant l'air sortir (ou entrer), et sa grille protège le réseau des oiseaux et rongeurs.

Avec ou sans retombée : que choisir ?

La retombée prolonge la jupe vers le bas pour mieux protéger contre la pluie battante et le vent : préférez-la sur les toitures exposées. Précisez le modèle souhaité dans le commentaire de commande.

Comment installer le chapeau ?

Emboîtez-le sur l'extrémité du conduit vertical, fixez-le par vis autoperceuses et étanchez la jonction au ruban alu-butyl, adapté à l'extérieur. En terrasse, supportez le conduit avec des pieds supports.

Le chapeau convient-il à une prise d'air neuf ?

Oui, il protège aussi bien un rejet d'extraction qu'une prise d'air neuf verticale. Éloignez prise et rejet pour éviter le recyclage de l'air vicié.

Quelle sortie choisir selon la configuration ?

Toiture-terrasse : chapeau pare-pluie. Toiture en pente : chapeau de traversée de toit. Façade : sifflet grillagé ou bouchon grillagé. Fermeture à l'arrêt : volet de surpression.

Quels diamètres sont disponibles ?

Ø 125, 160, 200, 250, 315, 355 et 400 mm.

€
