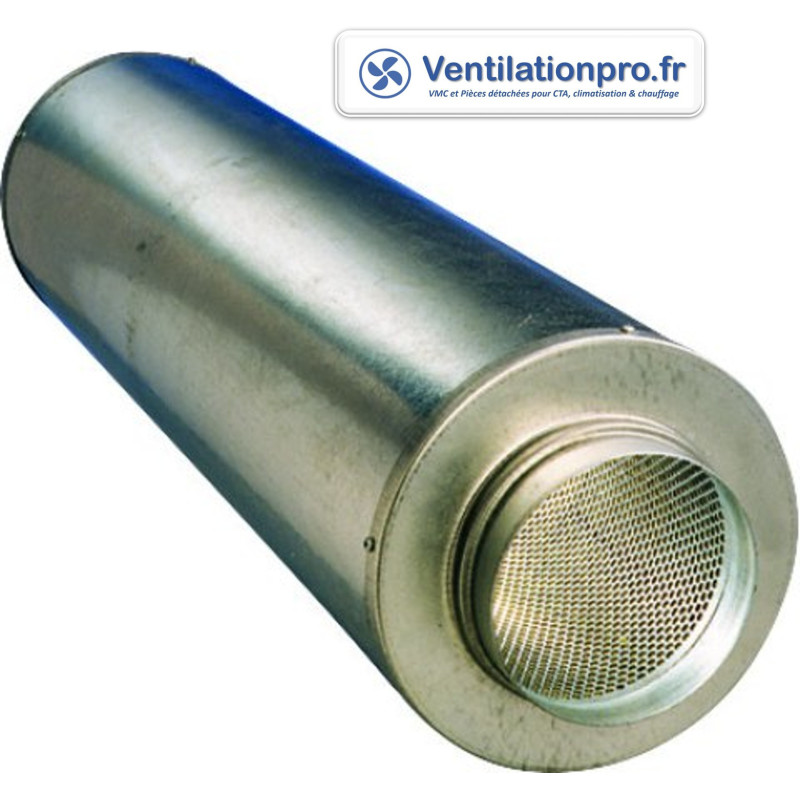

Silencieux circulaire en acier galvanisé (piège à sons) pour réseau de ventilation – Ø 125 à 400

Réf. silencieux

Le silencieux circulaire (piège à sons) s'insère dans le réseau pour atténuer le bruit des ventilateurs et caissons avant qu'il n'atteigne les bouches ; performances testées selon NF EN ISO 7235.

  • Enveloppe acier galvanisé Z275, tube intérieur perforé
  • Laine de verre haute densité A1, 50 mm
  • L 510 mm (Ø 125) -610mm (160–250) ou 900 mm (Ø 315–400) - dimensions hors piquages
  • Emboîtement avec joint – délai 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Silencieux circulaire en acier galvanisé (piège à sons) pour réseau de ventilation – Ø 125 à 400

Réf. silencieux
En stock

Le silencieux circulaire (piège à sons) s'insère dans le réseau pour atténuer le bruit des ventilateurs et caissons avant qu'il n'atteigne les bouches ; performances testées selon NF EN ISO 7235.

  • Enveloppe acier galvanisé Z275, tube intérieur perforé
  • Laine de verre haute densité A1, 50 mm
  • L 510 mm (Ø 125) -610mm (160–250) ou 900 mm (Ø 315–400) - dimensions hors piquages
  • Emboîtement avec joint – délai 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

7 Produits

Fiche technique

Longueur disponible
600 mm (Ø 125–250) / 900 mm (Ø 315–400)
Diamétre
Ø 125 à 400 mm
Matériau
Acier galvanisé + laine de verre
Normes
CE
Garantie
1 an
Raccordement
Emboîtement avec joint

Informations et documents

Silencieux circulaire : l'essentiel

Le silencieux circulaire (piège à sons) s'insère dans un réseau de ventilation pour atténuer les bruits aérauliques générés par les ventilateurs et caissons VMC avant qu'ils n'atteignent les bouches. Son tube intérieur perforé et sa laine de verre haute densité de 50 mm absorbent le bruit, sans réduire le diamètre utile du réseau. Performances testées selon NF EN ISO 7235.

  • Diamètres : 125, 160, 200, 250, 315, 355 et 400 mm
  • Longueur :  510 mm (Ø 125) -610mm (160–250) ou 900 mm (Ø 315 à 400)
  • Enveloppe : acier galvanisé Z275
  • Isolant : laine de verre haute densité, A1, 50 mm
  • Tube intérieur : perforé
  • Raccordement : emboîtement avec joint
  • Norme d'essai : NF EN ISO 7235

Où installer un silencieux ?

  • Au refoulement et/ou à l'aspiration d'un caisson ou d'un ventilateur
  • Avant les bouches des pièces sensibles (chambres, bureaux, salles de réunion)
  • Sur les réseaux de VMC collective et de ventilation tertiaire
  • Entre deux locaux pour limiter la transmission de bruit (effet téléphone)

Caractéristiques techniques

Désignation Silencieux circulaire aéraulique
Référence silencieux
Diamètres Ø 125 à 400 mm
Longueur  510 mm (Ø 125) -610mm (160–250) / 900 mm (Ø 315–400)
Enveloppe Acier galvanisé Z275
Isolant Laine de verre haute densité A1, épaisseur 50 mm
Raccordement Emboîtement avec joint
Norme d'essai NF EN ISO 7235
Garantie 1 an

Installation

  1. Placer le silencieux le plus près possible de la source de bruit.
  2. Emboîter dans le conduit : le joint assure l'étanchéité.
  3. Fixer par vis et compléter au scotch alu.
  4. Supporter le silencieux avec des colliers de supportage et ajouter une manchette souple en sortie de ventilateur.

Pour aller plus loin en acoustique

Accessoires complémentaires

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre 5 m/s 8 m/s 10 m/s (maxi pratique)
Ø 125 mm 221 353 442
Ø 160 mm 362 579 724
Ø 200 mm 565 905 1 131
Ø 250 mm 884 1 414 1 767
Ø 315 mm 1 403 2 245 2 806
Ø 355 mm 1 782 2 850 3 563
Ø 400 mm 2 262 3 619 4 524

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Silencieux circulaire

À quoi sert un silencieux de ventilation ?

Il absorbe le bruit aéraulique produit par le ventilateur et transmis par les conduits. Le niveau sonore aux bouches baisse, sans réduire le diamètre utile du réseau.

Où placer un silencieux sur un réseau ?

Le plus près possible de la source : au refoulement et/ou à l'aspiration du caisson. On peut aussi en placer avant les bouches des pièces sensibles ou entre deux locaux pour éviter l'effet téléphone.

Quelle longueur fait le silencieux ?

 510 mm (Ø 125) -610mm (160–250) et 900 mm pour les Ø 315, 355 et 400 mm.

Comment est construit le silencieux ?

Enveloppe en acier galvanisé Z275, laine de verre haute densité classée A1 de 50 mm et tube intérieur perforé qui laisse le son pénétrer dans l'isolant.

Que signifie testé NF EN ISO 7235 ?

C'est la norme de mesure en laboratoire de l'atténuation acoustique des silencieux de conduits : elle garantit des performances mesurées de façon reproductible.

Comment compléter le traitement acoustique ?

Associez le silencieux à une manchette souple en sortie de ventilateur, des plots anti-vibratiles sous le caisson et une gaine isolée phonique pour le raccordement des bouches.

€
