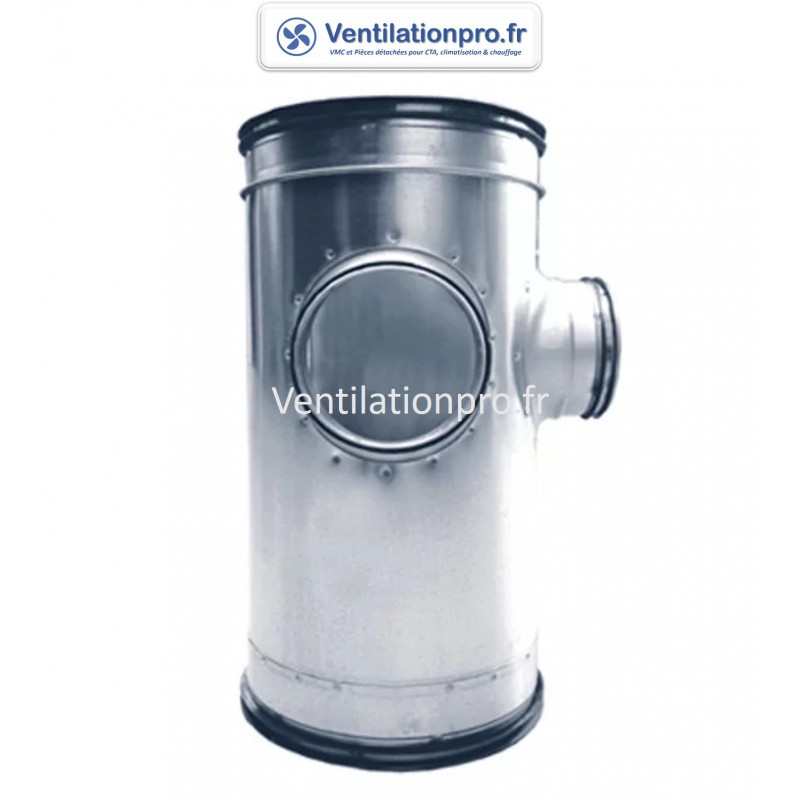

Collecteur répartiteur Ø 200 avec 2 piquages Ø 125 à 90° – Acier galvanisé avec joint

Réf. répartiteur200-125

Le collecteur répartiteur Ø 200 en acier galvanisé avec joints distribue (ou collecte) l'air d'un conduit principal Ø 200 vers 2 branches Ø 125 à 90°, en une seule pièce étanche.

  • Diamètre nominal : 200 mm
  • 2 piquages Ø 125 mm à 90°
  • Acier galvanisé avec joints d'étanchéité
  • Délais : 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Collecteur répartiteur Ø 200 avec 2 piquages Ø 125 à 90° – Acier galvanisé avec joint

Réf. répartiteur200-125
En attente de réapprovisionnement - Délai de réappro : variable

Le collecteur répartiteur Ø 200 en acier galvanisé avec joints distribue (ou collecte) l'air d'un conduit principal Ø 200 vers 2 branches Ø 125 à 90°, en une seule pièce étanche.

  • Diamètre nominal : 200 mm
  • 2 piquages Ø 125 mm à 90°
  • Acier galvanisé avec joints d'étanchéité
  • Délais : 1 à 3 jours ouvrés

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

Fiche technique

Composition
Joint : Oui
Diamétre
Ø 200 mm
Matériau
Acier galvanisé
Normes
CE

Informations et documents

Collecteur répartiteur Ø 200 : l'essentiel

Le collecteur répartiteur en acier galvanisé, de diamètre nominal 200 mm, comporte 2 piquages à 90° pour distribuer (ou collecter) l'air vers deux branches d'un réseau de ventilation en une seule pièce. Équipé de joints, il garantit des raccordements étanches et simplifie le montage par rapport à un assemblage de tés et de réductions.

  • Diamètre nominal : 200 mm
  • Piquages : 2 à 90°
  • Matériau : acier galvanisé
  • Étanchéité : avec joint
  • Délais : 1 à 3 jours ouvrés

Applications

  • Distribution de soufflage vers deux pièces en VMC double flux
  • Collecte de deux bouches d'extraction sur un réseau Ø 200
  • Réseaux de ventilation tertiaire (bureaux, commerces)

Caractéristiques techniques

DésignationCollecteur répartiteur Ø 200 avec 2 piquages à 90°
Référencerépartiteur200-125
Diamètre nominal200 mm
Piquages2, à 90°
MatériauAcier galvanisé
JointOui

Installation

  1. Raccorder le collecteur sur le conduit principal Ø 200.
  2. Raccorder les branches sur les piquages avec des gaines et des colliers de serrage.
  3. Supporter le collecteur avec un collier de supportage.
  4. Équilibrer les branches avec des registres d'équilibrage.

Accessoires complémentaires

Débit selon le diamètre du conduit circulaire

Débit en m³/h, calculé avec Q = v × S × 3 600 :

Diamètre5 m/s8 m/s10 m/s (maxi pratique)
Ø 125 mm221353442
Ø 200 mm5659051 131

Lecture : un conduit Ø 250 mm qui véhicule 1 400 m³/h voit l'air circuler à environ 7,9 m/s. C'est dans la bonne plage.

FAQ – Collecteur répartiteur

À quoi sert un collecteur répartiteur ?

Il répartit l'air d'un conduit principal vers plusieurs branches (soufflage) ou réunit plusieurs branches sur un conduit principal (extraction). Il remplace un assemblage de tés et de réductions par une seule pièce, plus rapide à poser et plus étanche.

Quels sont les diamètres du collecteur ?

Le collecteur a un diamètre nominal de 200 mm et deux piquages Ø 125 mm orientés à 90°. Il convient pour distribuer un réseau Ø 200 vers deux bouches ou deux pièces en Ø 125.

Le collecteur est-il étanche ?

Oui, il est équipé de joints d'étanchéité sur ses raccordements. Complétez par des colliers de serrage sur les gaines et un scotch alu en finition pour une étanchéité optimale du réseau.

Pour quelles installations l'utiliser ?

En VMC double flux pour alimenter deux pièces, pour collecter deux bouches d'extraction sur un réseau Ø 200, ou en ventilation tertiaire (bureaux, commerces) pour desservir deux zones.

Comment équilibrer les deux branches ?

Installez un registre d'équilibrage Ø 125 sur chaque branche : il permet de régler le débit de chaque piquage lors de la mise en service pour obtenir les débits prévus.

Comment raccorder les branches ?

Raccordez des gaines souples ou des conduits Ø 125 sur les piquages avec des colliers de serrage, et supportez le collecteur par un collier de supportage pour éviter les contraintes sur les joints.

€
