Clapet terminal coupe-feu pare-flamme SC120 S&P – Encastré 120 min, NF S 61-937-5, Ø 100 à 200

Réf. terminalSC120
En stock

Le clapet terminal coupe-feu SC120 (S&P) s'insère à l'extrémité d'un conduit de ventilation, au droit d'une paroi coupe-feu, et restitue sa résistance au feu pendant 120 minutes : à 72 °C, son fusible libère la fermeture des demi-lames.

  • Pare-flamme 120 min, fusible thermique 72 °C
  • Double joint caoutchouc + intumescent
  • NF S 61-937-5, articles CH32/CH42
  • Ø 100, 125, 160, 200 mm – intérieur – délai 2 à 3 jours

Garantie 1 an. Photo non contractuelle. Les accessoires ne sont ni repris ni échangés.

Fiche technique complète

10 Produits

Fiche technique

Diamétre
100 mm
125 mm
160 mm
200 mm
Fabricant
S&P
Matériau
Corps en acier peint
Modèle
SC120
Normes
CE
Fixation / montage
Emboîtement à l'extrémité du conduit ; Intérieur uniquement

Références spécifiques

MPN
SC120

Informations et documents

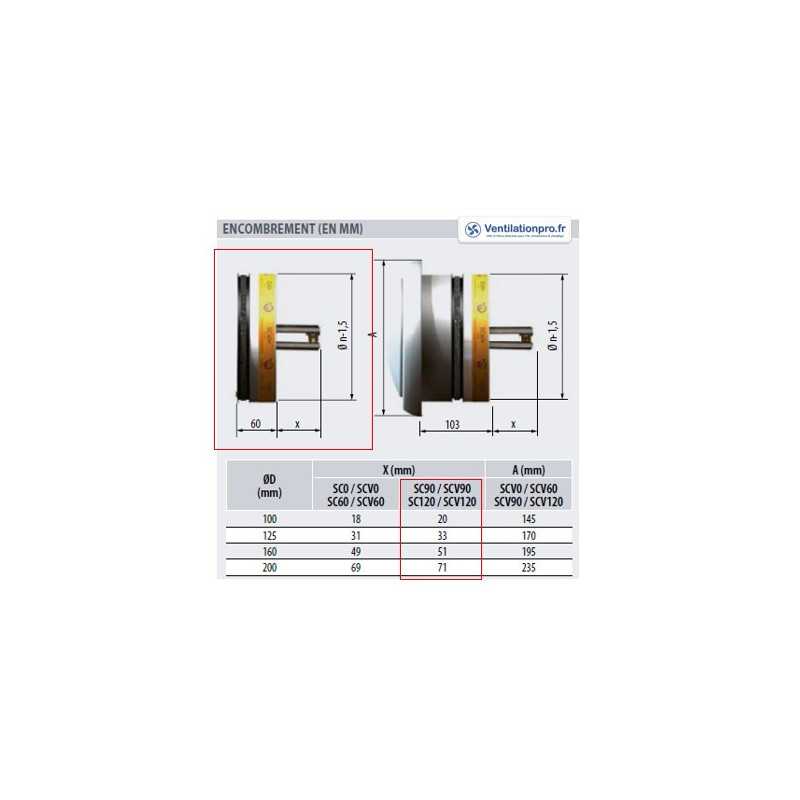

Schéma & dimensions

dimensions du clapet terminal coupe feu SC 120

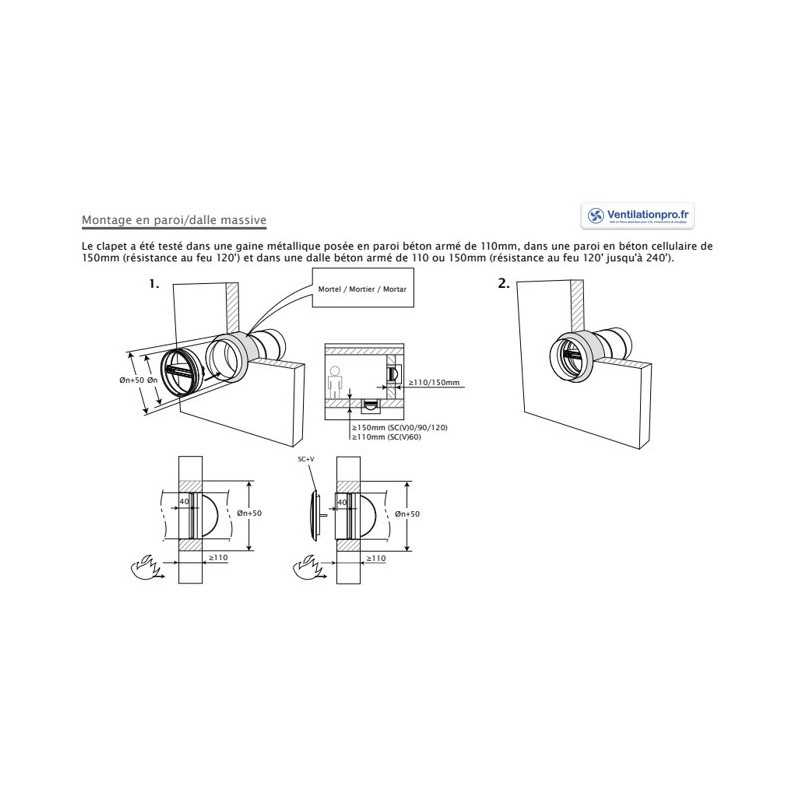

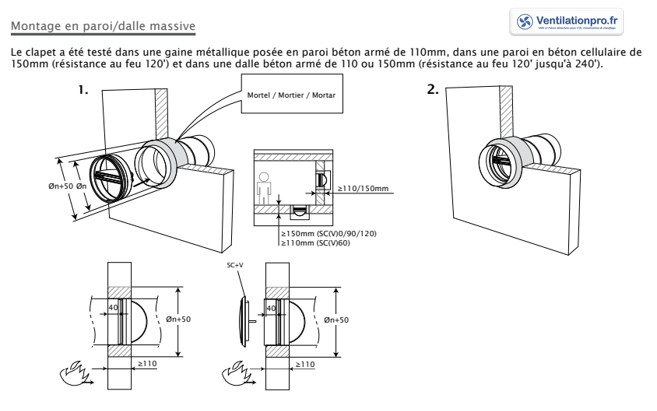

Schéma de montage

installation / montage d'un clapet terminal coupe feu circulaire (pare-flamme) SC120 S&P VIM

Clapet terminal coupe-feu SC120 : l'essentiel

Le clapet terminal pare-flamme encastré 120' SC120 (S&P) est un dispositif de sécurité incendie autocommandé qui s'insère à l'extrémité d'un conduit de ventilation, au droit d'une paroi coupe-feu (mur ou plafond). En cas d'incendie, son fusible thermique à 72 °C fond et libère la fermeture des demi-lames : le clapet restitue le degré coupe-feu de la paroi pendant 120 minutes et bloque flammes et fumées.

  • Degré : pare-flamme 120 minutes
  • Déclenchement : fusible thermique 72 °C, autonome
  • Conformité : NF S 61-937-5, articles CH32 et CH42
  • Destinations : habitat collectif et ERP
  • Diamètres : 100, 125, 160 et 200 mm
  • Pose : intérieur uniquement, par emboîtement
  • Délais : 2 à 3 jours

Comment fonctionne un clapet terminal coupe-feu ?

  1. En fonctionnement normal, les demi-lames sont ouvertes et laissent passer l'air de ventilation.
  2. En cas d'incendie, la température atteint 72 °C au niveau du clapet.
  3. Le fusible thermique fond et libère les demi-lames, qui se ferment automatiquement.
  4. Le joint intumescent gonfle sous l'effet de la chaleur et rend le clapet étanche aux flammes et aux fumées.

Réglementation

Le clapet est conforme aux articles CH32 et CH42 du règlement de sécurité contre l'incendie du 25 juin 1980 (arrêté du 14 février 2000) et à la norme NF S 61-937-5 relative aux dispositifs actionnés de sécurité. Il s'utilise lorsqu'un conduit de ventilation traverse ou débouche dans une paroi dont le degré coupe-feu doit être maintenu : gaines palières, locaux à risques, logements collectifs, ERP.

Caractéristiques techniques

Désignation Clapet terminal pare-flamme encastré 120' SC120
Référence terminalSC120
Fabricant S&P
Degré 120 minutes
Déclenchement Fusible thermique 72 °C
Corps Acier peint
Joints Double joint : caoutchouc (étanchéité air) + intumescent (feu)
Sécurité Pattes d'arrêt
Montage Emboîtement à l'extrémité du conduit
Diamètres Ø 100, 125, 160, 200 mm
Installation Intérieur uniquement
Normes NF S 61-937-5, CH32/CH42, CE

Installation et entretien

  1. Vérifier que le diamètre du clapet correspond au conduit.
  2. Emboîter le clapet à l'extrémité du conduit, au nu de la paroi coupe-feu.
  3. Contrôler la bonne tenue grâce aux pattes d'arrêt.
  4. Vérifier périodiquement le fusible ; son remplacement se fait simplement, sans outil.

Le choix et l'implantation des dispositifs coupe-feu doivent respecter la réglementation applicable au bâtiment et, le cas échéant, l'avis du bureau de contrôle.

Accessoires complémentaires

FAQ – Clapet coupe-feu SC120

À quoi sert un clapet terminal coupe-feu ?

Il maintient le degré coupe-feu d'une paroi (mur ou plafond) traversée par un conduit de ventilation : en cas d'incendie il se ferme automatiquement et bloque flammes et fumées.

À quelle température se déclenche le clapet SC120 ?

Le fusible thermique fond à 72 °C et libère les demi-lames, qui se ferment ; le joint intumescent gonfle ensuite pour rendre le clapet étanche au feu et aux fumées.

Combien de temps résiste-t-il au feu ?

Il restitue la résistance au feu de la paroi pendant 120 minutes.

Est-il conforme à la réglementation ?

Oui, à la norme NF S 61-937-5 et aux articles CH32 et CH42 du règlement de sécurité incendie. Le choix et l'implantation doivent respecter la réglementation du bâtiment et l'avis du bureau de contrôle le cas échéant.

Comment installer et entretenir le clapet ?

Emboîtez-le à l'extrémité du conduit, au nu de la paroi coupe-feu, et vérifiez la tenue par les pattes d'arrêt. Contrôlez périodiquement le fusible, qui se remplace sans outil.

Peut-on l'installer en extérieur ?

Non, le SC120 est destiné à une pose en intérieur uniquement. Diamètres : Ø 100, 125, 160 et 200 mm.

€
